Les formes de relief des chaînes plissées


L'étude des formes de relief liées aux dispositions structurales est le domaine de la "géomorphologie structurale".

Une des formes les plus élémentaires de relief structural est constituée par ce que l'on désigne du nom de dalles structurales. Ce sont des surfaces de strates (ou parfois de cassures) mises à nu par l'érosion qui a déblayé ce qui les recouvrait (voir plus de détails et exemples en Chartreuse).

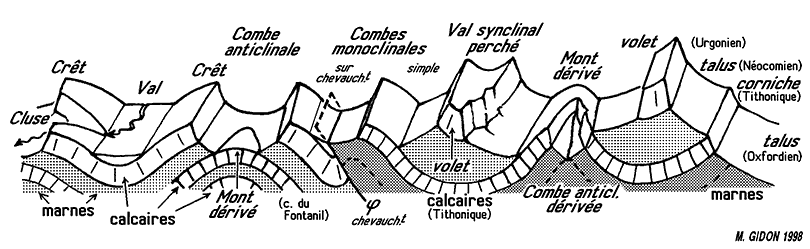

Le schéma ci-dessous résume avantageusement la terminologie relative aux principales formes de relief d'origine structurale rencontrées dans les régions plissées.


Les noms désignant les formes de relief des chaînes plissées
(cliquez sur les différents termes où le curseur prend la forme d'une main pour obtenir des renseignements complémentaires et/ou des illustrations).
Ce schéma est inspiré à la fois par la succession stratigraphique et la structure tectonique de la Chartreuse,.
La moitié gauche de la figure illustre plus particulièrement le relief encore "jurassien" de la Chartreuse occidentale et médiane, où la carapace calcaire supérieure (Urgonien) n'est que modérément entaillée (et plutôt décapée superficiellement) en donnant de larges surfaces à relief sensiblement conforme aux surfaces de couches. Entre Urgonien et Tithonique les calcaires du Fontanil, jouent souvent ici un rôle morphologique de carapace intermédiaire (chaînon de la Grande Sure en particulier).
La moitié droite se rapporte plutôt à celui de la Chartreuse orientale qui est caractérisé par une inversion de relief plus poussée et par la plus grande surface qu'occupent les niveaux marneux dénudés par l'érosion (ici les calcaires du Fontanil font morphologiquement partie intégrante de ces derniers).


image sensible au survol et au clic

Les confins du Vercors et du Diois, vus d'avion du sud-est, depuis l'aplomb des abords ouest de Creyers
Bel exemple de crêts et de combes monoclinales, au flanc NE de l'anticlinal de Die. Noter également la reculée d'Archiane et l'angle supérieur gauche la combe anticlinale de St Julien-en-Quint.


L'influence des structures sur la formation du relief découle de la nature des roches et de leur situation, qui conditionnent l'efficacité de l'érosion.
- Les roches les plus résistantes sont celles qui sont le plus cohérentes, c'est à dire celles dont les grains et/ou les strates sont le mieux soudées.
- Les roches les plus exposées à l'érosion sont celles qui sont portées en saillie par la tectonique (voûtes des anticlinaux et lèvres supérieures des chevauchements).

Il faut attirer l'attention sur le fait qu'il est important de bien faire la distinction entre la notion de structure tectonique, dans laquelle seule compte la géométrie plus ou moins compliquée de l'ensemble des couches, et celle de relief structural, qui s'intéresse au résultat de l'érosion sur quelques unes seulement de ces couches.
C'est ainsi qu'un val* n'est pas un synclinal mais le résultat du dégagement plus ou moins parfait de l'une des surfaces de couches de la pile stratigraphique qui est ployée par un synclinal. Il est donc erroné, bien que coutumier, de parler de "synclinal perché" pour désigner une portion de val isolée par l'érosion : on devrait dire un val perché.

Cette distinction est particulièrement souhaitable lorsque l'on raisonne sur la disposition dans l'espace de l'un ou l'autre des éléments d'une structure tectonique. C'est ainsi que l'orientation d'un crêt* est le plus souvent notablement différente de celle du flanc de pli dans lequel ce crêt est entaillé (ceci en fonction de la disposition du rebord de l'entaille, qui n'est jamais parfaitement horizontale et souvent très inclinée, ce qui lui donne une forte obliquité par rapport à l'azimut des couches).





















On appelle inversion du relief le fait que les vallées coïncident avec les zones bombées de la structure, et les crêtes avec les zones structuralement déprimées (synclinaux). L'exemple le plus beau en est donné par la partie orientale du massif de la Chartreuse.

L'inversion du relief s'explique simplement par le fait que, lorsque le niveau moyen atteint par l'érosion s'est progressivement abaissé, c'est à la voûte des plis anticlinaux que la carapace résistante la plus superficielle, formée ici par l'Urgonien, s'est trouvée exposée en premier aux atteintes de l'érosion. Ceci est surtout vrai si l'érosion a agi par aplanissement, comme cela semble avoir été le cas, au moins au cours d'un épisode de son action (voir à la page "reliefs non structuraux").
Dès que cette carapace a été crevée, les terrains plus tendres sous jacents, ainsi mis à nu, ont été évidemment le siège d'un affouillement accéléré : c'est donc alors le long de bandes nord-sud, correspondant chacune à un anticlinal ("combes"), que l'érosion a progressé le plus. Elle l'a d'ailleurs sans doute fait à la fois vers le nord et vers le sud, par installation d'affluents latéraux, à partir de vallées initiales orientées est-ouest, tandis que ce dernières s'encaissaient transversalement aux plis, les traversant en "cluses".


image sensible au survol et au clic

Vue d'ensemble des hauts plateaux de la Chartreuse orientale, prise d'avion depuis le nord
C'est un exemple typique de relief inversé : le synclinal perché qui court du Granier à la Dent de Crolles est encadré par la combe monoclinale du Grésivaudan, à gauche, et la combe anticlinale de la dépression des trois cols, à droite (le col de Porte est masqué par le n du mot Cucheron)).
(voir le schéma en début de page)














- Butte-témoin, Reculée

Une butte-témoin est un fragment d'un banc résistant, isolé par l'érosion et entouré de toutes part à son pied par des affleurements des niveaux inférieurs.
Exemples de buttes-témoins en Chartreuse l'aiguille de Quaix, le Corbeley.
L'exemple le plus typique et le plus spectaculaire est celui du Mont Aiguille, en bordure orientale du Vercors.

Dans les régions plissées les buttes-témoins sont en général formées par des bancs inclinés car ils appartiennent à des flancs de plis : on les nomme alors "volets".
Exemples de volets : la Pinéa, Chamechaude, etc...

Les buttes-témoins des régions plissées peuvent aussi être formés par le fond d'un synclinal et constituer un val perché (traditionnellement, mais à tort, appelé "synclinal perché").

Une reculée est, à l'inverse, la terminaison en cul de sac d'une vallée entaillée en gorge, en contrebas des falaises d'un banc résistant. C'est une forme de relief commune dans le Jura et le Vercors (cf. Combe Laval et Archiane) que l'on trouve également dans les Bornes (vallée de la Filière). Dans la Chartreuse l'on n'en rencontre pas de véritablement typique mais les "cirques" de Saint-Même et de La Plagne s'en rapprochent un peu.


















- Vals, Monts

Ce sont les termes employés pour désigner les reliefs "conformes", respectivement en creux (vallée correspondant à un synclinal) ou en bosse (échine correspondant à un anticlinal)

exemples de monts : La crête de Plénouze et l'échine des gorges de Cognin et de Montchardon, en Vercors. La crête de Bostan en Haut-Giffre (il n'y a en Chartreuse que des Monts "dérivés", cf plus loin).

exemples de vals : Le vallon de Tenaison, de part et d'autre du col de la Charmette ; Le val de Lans et celui de l'Achard, en Vercors.


(voir le schéma en début de page)












- Crêts

Il s'agit de crêtes rocheuses dont un versant est incliné parallèlement aux couches et dont l'autre (plus abrupt) tranche perpendiculairement les couches.
exemples de crêts : les Lances sud de Malissard, la crête de Gleisin à la Roche Veyrand, etc...


N.B. dans les régions où les couches ont été moins basculées qu'en Chartreuse (pente ne dépassant pas 20°) les crêts sont encore plus dissymétriques, avec une très longue pente douce inclinée comme les couches. Ils sont alors appelés "cuestas".
Si l'inclinaison des couches est au contraire très forte (approchant de la verticale) c'est théoriquement le terme de "barre rocheuse" qui devrait être employé, mais ce dernier est souvent utilisé pour désigner un simple ressaut dans une pente, ce qui est plus précisément une "corniche".


(voir le schéma en début de page)

Le terme de cuesta est souvent utilisé pour désigner un crêt émoussé, qui n'est pas couronné par une barre rocheuse.
Un "relief de cuestas" correspond à un système de tels crêts, parallèles ou concentriques : on en trouve un bel exemple de ce dernier type de disposition en Gapençais, avec le "dôme de Remollon".










- Combes

Vallées orientées parallèlement aux barres rocheuses, dominées par soit par un soit par deux crêts.

Le qualificatif de "monoclinale" s'applique à une combe dont les deux crêts bordiers ont le même pendage. Les exemples en sont multiples (c'est une forme de relief très commune).

Ce terme de" "monoclinal" ne doit pas être confondu avec celui d'"isoclinal" employé en tectonique pour qualifier des plis très fermés, dont les deux flancs sont sensiblement inclinés de la même façon.

Une combe "anticlinale" est bordée de ceux crêts à pendages divergents.
Les beaux exemples, tel en Chartreuse la vallée de Corbel, ne sont pas si nombreux que cela, car beaucoup de combes anticlinales sont partagées en deux combes monoclinales par le dégagement d'un mont dérivé.

Un exemple très schématique de combe anticlinale est donné, en Maurienne, par la Combe Génin. Il est cependant caricatural car cette combe n'est là qu'un ravin. Cela est d'ailleurs lié au fait que le pli qu'elle éventre possède un axe très incliné.


(voir le schéma en début de page)












- Cluses

Portions de vallées qui sont transversales aux barres rocheuses

Exemples : La Cluse de la Balme (avant-pays savoyard)

On peut imaginer que l'emplacement d'une cluse correspond à une faiblesse de la barre rocheuse qu'elle traverse (faille transversale, par exemple) ou à son effacement (abaissement d'une voûte anticlinale).
En fait il semble très souvent qu'elle se soit inscrite là sans raison particulière, en "surimposition", par simple enfoncement sur place de la rivière à partir d'un cours ancien dont le tracé n'était pas influencé par la structure plissée. C'est en tout cas ce qui s'observe pour toutes les cluses de Chartreuse et pour la majorité de celles des massifs subalpins septentrionaux.

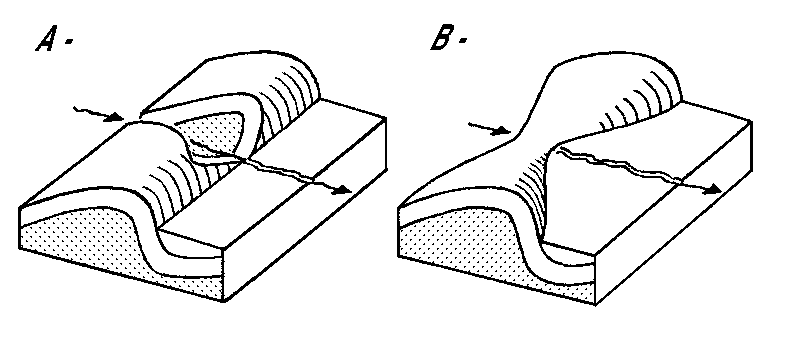

Deux sortes de vallées transverses à un anticlinal :

A = cluse, ici sans origine tectonique (surimposition probable) ; B : vallée empruntant un ensellement (abaissement de la voûte) d'un anticlinal.
le troisième cas possible (cluse installée sur le tracé d'une faille) n'est pas représenté ici mais il serait proche du dessin A, avec un décalage du pli d'une rive à l'autre.

noter que les tracés que dessinent les couches sur les flancs de la vallée (figure A) convergent vers son fond : cette disposition est qualifiée de "V topographique*" (la pointe du V est dirigée vers l'amont ou vers l'aval, selon le sens du pendage des couches vis à vis de celui de l'écoulement des eaux)




(voir le schéma en début de page)











Chevrons, "V topographiques"

La disposition qualifiée de V topographique doit son nom au dessin qu'affecte, vu d'en haut et sur les cartes, l'arête d'un crêt, lorsqu'elle est entaillée (plus ou moins transversalement) par une vallée ou un ravin. Cela concerne également le dessin cartographique des barres rocheuses qui courent à flanc d'une pente.

La ligne faîtière du crêt (ou la ligne de ressaut de la barre rocheuse) décrit alors, au flanc de la vallée qui le tranche, un rentrant qui est dirigé dans le sens du pendage de ses couches. Deux tracés presque symétriques se dessinent donc sur l'un et l'autre des flancs de la vallée. Ils se rejoignent en fond de vallée en dessinant un V plus ou moins aigu, qui se voit spécialement bien dans certaines cluses. Ce "V" pointe vers l'aval, si la vallée est inclinée dans le même sens que le pendage des couches (avec une pente moins forte, ce qui est le cas général). Il pointe vers l'amont dans les cas inverses (pendages de sens opposés ou ravines à forte pente).
En corollaire les crêtes transversales entre deux vallées parallèles coupant un crêt sont le siège d'un dessin en V qui pointe, dans le cas général vers l'aval de l'arête qui intersecte le crêt.

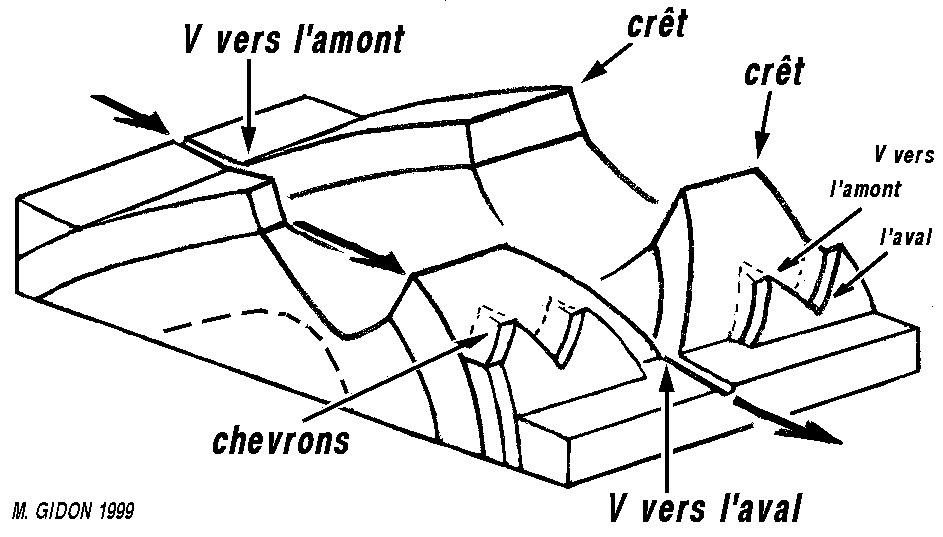

Divers cas de "V" topographiques

Les chevrons représentés affectent des couches à fort pendage, entaillées par des ravines légèrement moins inclinées : ils pointent donc vers l'aval des ravines et vers l'amont des crêtes.
version plus grande de cette image

Si cette disposition se répète par le jeu d'entailles parallèles, il en résulte un dessin en chevrons qui mime, sous certaines perspectives, celui de plis anguleux.

On trouvera de beaux exemples de chevrons dans les pages suivantes :
Rouinon et Nibles (section Gap-Digne),
Rive gauche du Ferrand (section Oisans),
Cédéra (section Oisans).
Baumugne et La Rochette (section Dévoluy)

Ces "faux-plis" constituent les cas les plus simples et les plus fondamentaux des pièges qui sont tendus au débutant dans la lecture structurale des paysages.

D'autres cas plus complexes à analyser sont ceux relatif à la forme apparente des véritables plis, telle qu'elle se dessine à la surface du sol et dans les versants. En effet l'intersection des couches avec la topographie a toujours tendance à caricaturer les plis, par le fait que cette intersection n'est que rarement perpendiculaire mais presque toujours oblique à leur axe (une bonne coupe de plis à axes faiblement inclinés ne peut être espérée que dans des versants très abrupts) : le dessin du pli est en général étiré selon la direction de son axe, ce qui a notamment pour résultat que des plis simplement déversés peuvent prendre l'apparence de plis couchés.

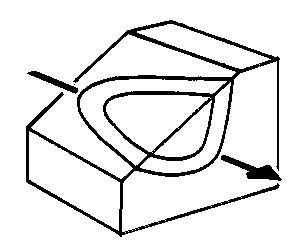

 Aspect de pli couché, donné, sur la surface topographique, par un synclinal, déversé vers la gauche, dont l'axe (trait gras fléché) est peu oblique à la surface topographique.

La section de droite est une coupe qui n'est pas perpendiculaire non plus à l'axe du pli, mais qui s'en rapproche : la forme du pli est beaucoup moins caricaturée (cas d'un versant très abrupt, presque orthogonal à l'axe du pli).

exemple de faux pli-couché, dans la page "crête des Selles" (section Dévoluy)

Ces remarques, notamment celles relatives à la notion de "V" topographique, s'appliquent aussi au tracé d'objets structuraux le plus souvent moins visibles dans le paysage, tels que les surfaces de failles et les plans axiaux des plis. L'inflexion et la sinuosité que décrivent les tracés de ces derniers (souvent désignés par erreur comme "axes" des plis), sur les cartes structurales, n'a souvent pas d'autre origine (et ne traduit alors aucune torsion tectonique).

On ne peut que souligner combien il est important de reconnaître et de comprendre ces dispositions morphologiques pour ne pas faire d'erreurs dans leur interprétation tectonique.






























- Reliefs inversés : vals synclinaux perchés et combes anticlinales

Il s'agit respectivement de crêtes qui coïncident avec des zones déprimées de la structure (= synclinaux) et de vallées qui coïncident avec des zones bombées de la structure (= anticlinaux). Lorsqu'il ne subsiste que l'un des flancs du synclinal on parle de "volet".

Le terme de "synclinal perché" est d'ailleurs fort mal choisi car il entretient une confusion trop commune entre formes tectoniques et formes de relief : on devrait parler de "val perché".

exemples de reliefs inversés dans le massif de la Chartreuse :
Les hauts vallons suspendus de la Chartreuse orientale (synclinaux perchés)
La vallée de Corbel (combe anticlinale)
La dépression des trois cols : Granier, Cucheron, Porte (combe anticlinale accidentée d'un mont dérivé axial)



Version de plus grande taille de cette image

Schéma théorique montrant comment l"'inversion de relief" peut s'expliquer par un arasement préalable des structures les plus saillantes, notamment des carapaces calcaires des voûtes anticlinales





- Les formes dites dérivées sont celles qui résultent de la mise à nu d'une seconde carapace résistante, relativement profonde. Cela se produit lorsque, après érosion de la carapace protectrice la plus haute les couches plus tendres sous-jacentes sont profondément déblayées.

En Chartreuse cette seconde carapace est en général de celle du Tithonique, mais ce peut être parfois aussi celle des calcaires du Fontanil (surtout en Chartreuse occidentale).

exemples de monts dérivés : La Scia, le Colleret, La Fitole (ouest du couvent de la Grande Chartreuse).












Formes de relief liées aux charriages


Les chevauchements de grande ampleur, ou charriages, s'accompagnent de quelques formes de relief spécifiques :

"klippe", "fenêtre"

Ces termes sont utilisés pour désigner des formes de relief liés aux chevauchements et notamment à ceux de grande importance que sont les charriages de "nappes" rocheuses.

Une "klippe" (de l'allemand "écueil") est une butte témoin où la partie saillante appartenait à une nappe c'est-à-dire à une tranche de roches amenée là par des mouvements tectoniques. Mais c'en est un fragment résiduel, car l'érosion a enlevé le reste partout alentour : de ce fait une klippe est le plus souvent formée de terrains d'âge plus ancien que ceux de son soubassement.

Un exemple de klippe particulièrement bien caractérisé est celui de la Grande Séolane. Un autre, morphologiquement moins spectaculaire mais plus volumineux, est celui du chaînon du Mont Jovet.

Des secteurs régionaux assez vastes peuvent être en position de klippe ; on peut citer comme exemple le massif du Chablais mais aussi les restes, presque entièrement flottants, de la nappe du flysch à Helminthoïdes du Parpaillon, en Embrunais - Ubaye.

Une "fenêtre" est l'équivalent d'une boutonnière, avec cette particularité que l'ouverture que l'érosion a pratiqué dans la carapace rocheuse respectée alentour laisse voir des terrains plus récents. Cela vient de ce que cette carapace appartient à une nappe et que l'érosion montre ainsi le substratum sur lequel le charriage l'a traînée.

Un exemple particulièrement représentatif est constitué par la "fenêtre de Barcelonnette".

Voir aussi l'aperçu sur les alpes françaises et l'article "nappes de charriage"
