Cartes géologiques du massif Chablais - Sixt

A) Cartes géologiques simplifiées locales
(environ 17 x 13 km de surface par carte)
Ces cartes sont des extraits, redessinés avec une légende de couleurs différente, de la
carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°,
par M.Gidon (1977), publication n° 074.
Il s'agit d'une carte simplifiée à deux égards : 1/ on n'y a séparé que les ensembles rocheux majeurs, sans prendre en compte leurs subdivisions mineures ; 2/ Les terrains quaternaires "de couverture superficielle" ont été supposés enlevés (sauf dans les grandes plaines alluviales)

catalogue-diaporama des cartes disponibles
légende générale des couleurs

Ces cartes sont imprimables à l'échelle du 1/250.000° : pour cela porter la résolution de 72 dpi à 200 dpi (ou imprimer avec une réduction à 36 %.)
Pour imprimer au 1/100.000° porter la résolution à 80 dpi (ou imprimer avec un agrandissement de 111%)

B) Cartes schématiques d'ensemble


version plus grande de cette image

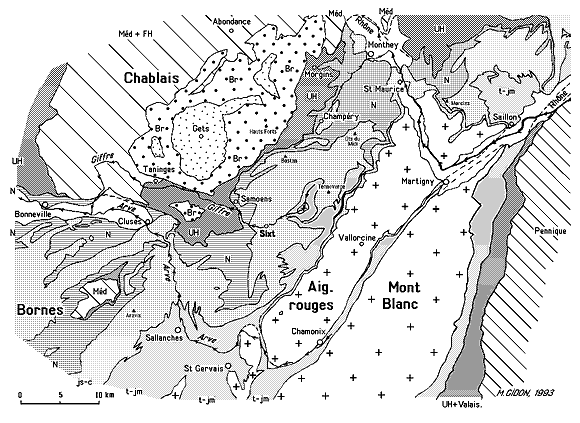

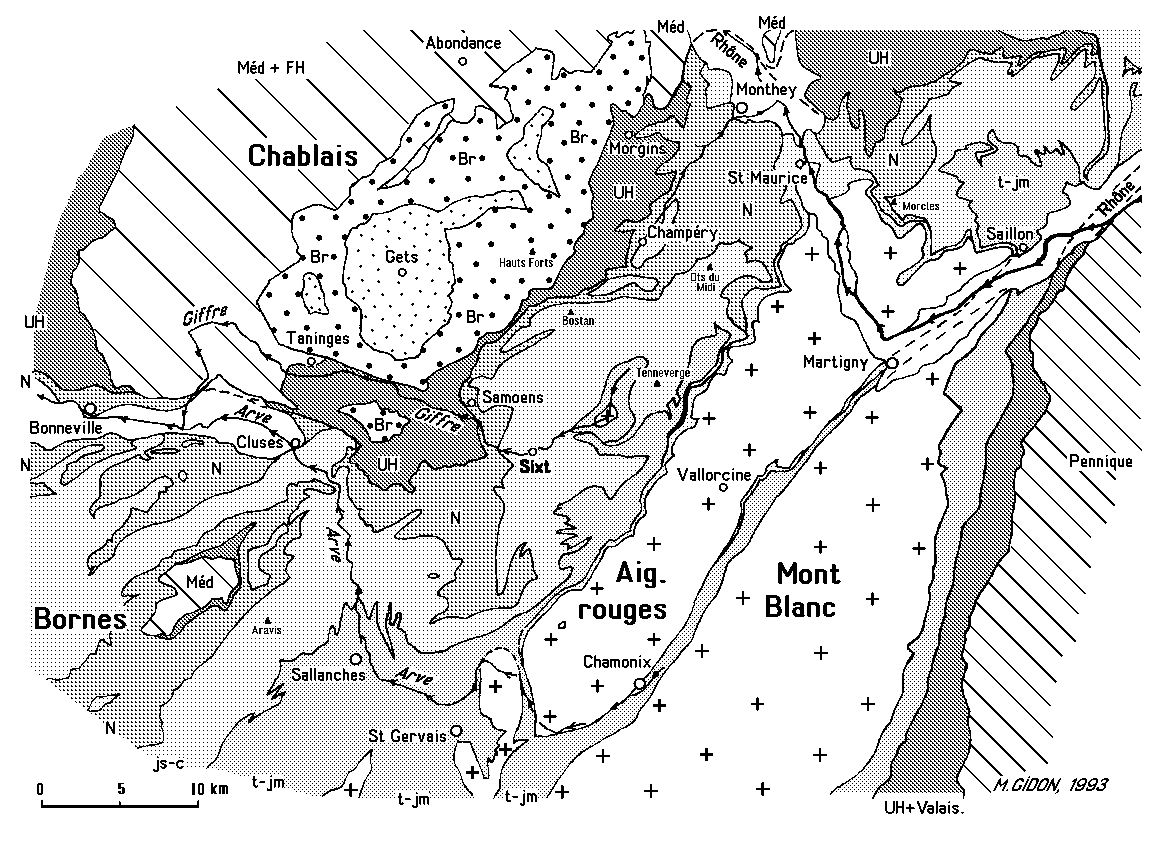

Carte schématique d'ensemble des massifs externes les plus septentrionaux des Alpes françaises
montrant la place et les rapports des différents ensembles géologiques qui les constituent.
figure de taille normale version plus grande

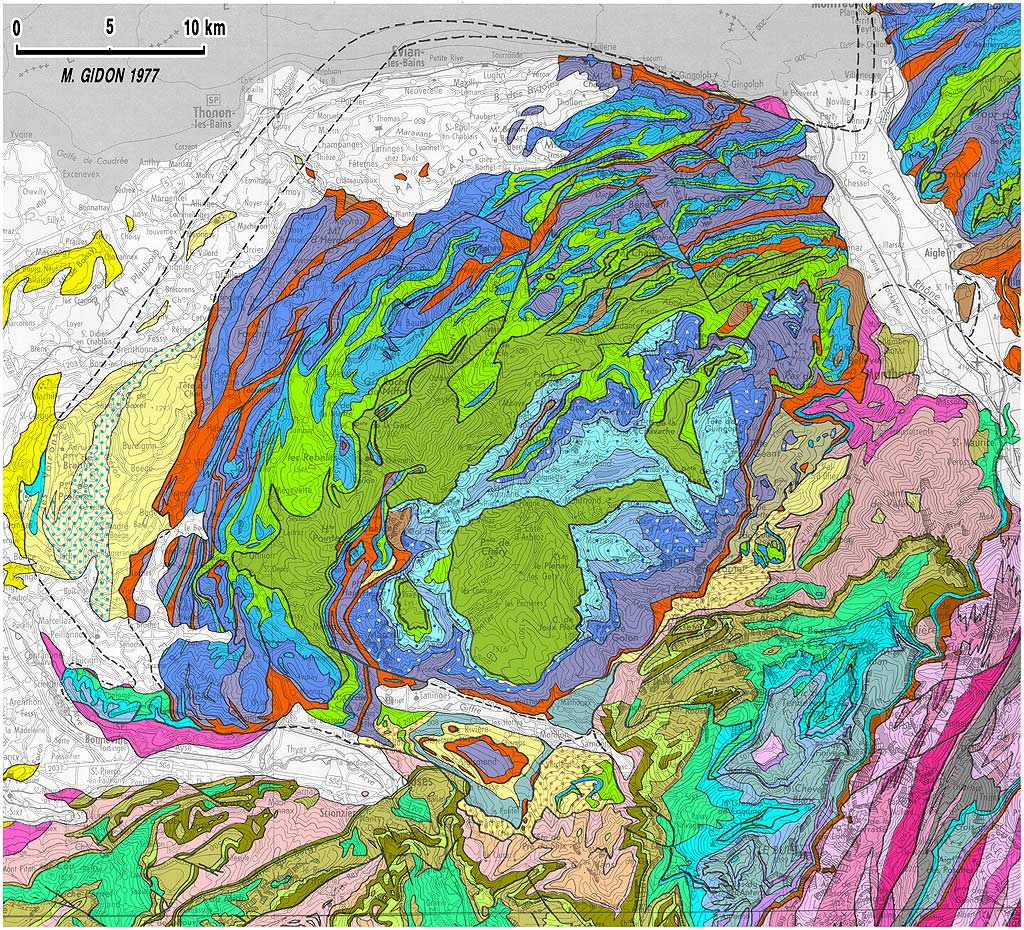

Carte géologique simplifiée du Chablais et de ses alentours (partie nord du Haut Giffre et des Bornes, marge ouest des Préalpes romandes)
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074

Cette carte est imprimable à l'échelle du 1/250.000° : pour cela porter sa résolution de 72 dpi à 100 dpi (= réduction à 72 %) ; l'impression directe, à 72 dpi, aboutirait à l'échelle du 1/176.651°...
Pour imprimer au 1/100.000° porter la résolution à 40 dpi ou agrandir à 180 %

Une version de taille supérieure (1/250.000°) est disponible sur CD (sur demande spéciale adressée à l'auteur.)



figure de taille normale
version de plus grande taille

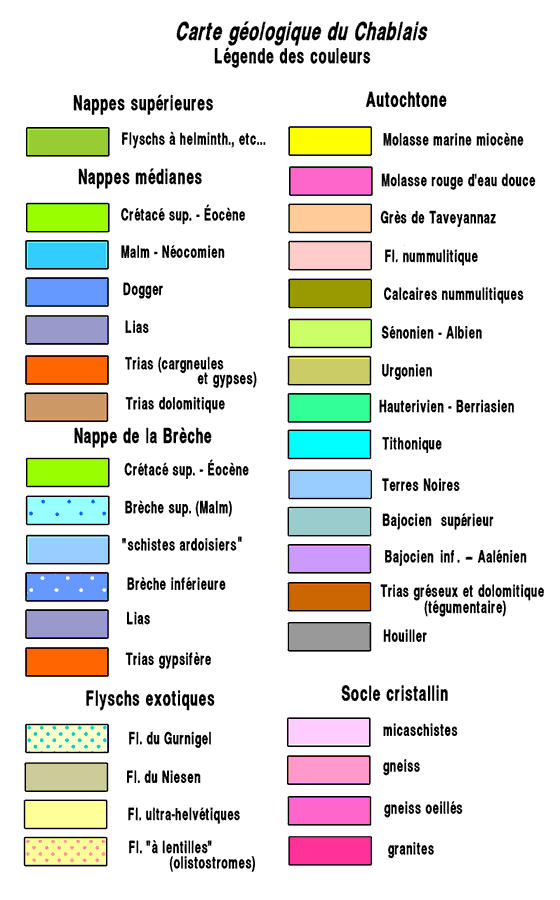

Légende de la carte du Chablais
et de ses alentours
Carte structurale simplifiée du massif du Chablais proprement dit.
Carte géologique simplifiée du massif de Sixt proprement dit.
Carte structurale du massif de Platé.
Carte structurale simplifiée des rapports entre plis de Bornes et du Haut Giffre
