Les Échelles |
L'agglomération formée par les deux bourgades jumelles des Échelles (en Savoie) et d'Entre-Deux-Guiers (en Isère) est située au confluent du Guiers Vif et du Guiers Mort, au bord ouest des plaines alluviales coalescentes que ces deux rivières ont construites au débouché des gorges par lesquelles elles s’échappent de la Chartreuse.

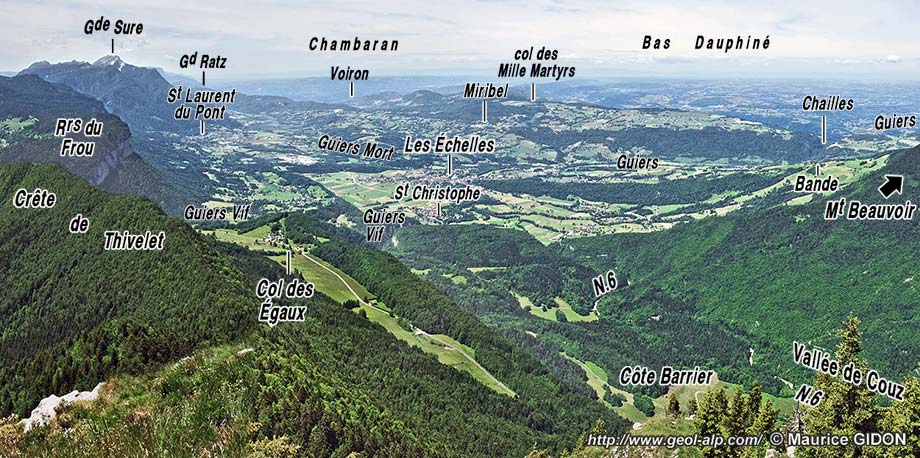

 La dépression des Échelles, à la confluence des deux Guiers, vue du NNE, depuis le sommet de la Cime de la Cochette. a.R = anticlinal du Ratz ; s.N = synclinal de Novalaise ; a.mC = anticlinal du Mont du Chat ; f.B = faille du Mont Beauvoir ; s.Couz = synclinal de Couz ; a.É = anticlinal des Égaux (extrémité septentrionale de la Chartreuse occidentale) ; Ø1 = chevauchement de la Chartreuse occidentale (= "faille de Voreppe") ; Ø2 = chevauchement de la Chartreuse médiane. Les extrémités méridionales des chaînons jurassiens s'avancent en biais à la rencontre du front de la Chartreuse occidentale, orienté plus N-S qu’eux |
Du point de vue géologique on se trouve là à la frontière entre Jura et chaînes subalpines, plus précisément à l'extrémité nord du grand val du synclinal de Voreppe : en effet à cette latitude il se partage, du côté nord, en plusieurs branches presque parallèles (voir le schéma tectonogramme en fin de page).

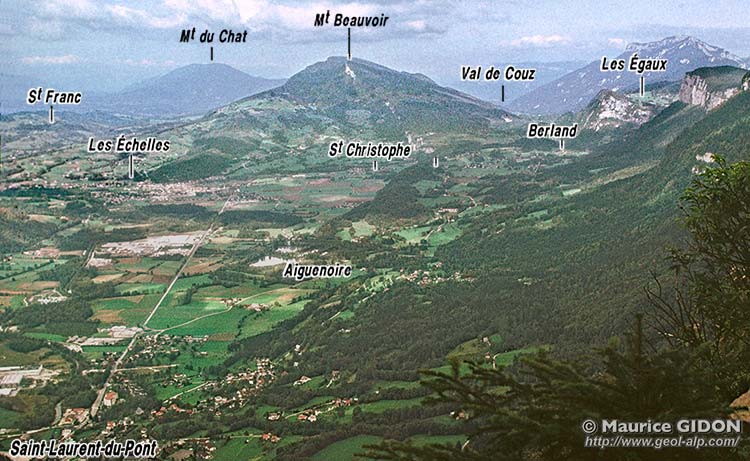

 La fermeture septentrionale de la plaine des Échelles, vue du sud, depuis l'oratoire de None (à l'aplomb de Saint-Laurent-du-Pont). a.R = anticlinal du Ratz ; s.N = synclinal de Novalaise ; a.MC = anticlinal du Mont du Chat ; s.B = repli synclinal de Bande ; f.B = faille du Mont Beauvoir ; s.C = synclinal de Couz - Berland ; a.E = anticlinal des Égaux ; Ø1 = chevauchement de la Chartreuse occidentale (= "faille de Voreppe"). On voit bien, aux Échelles même, la terminaison vers le sud, au sein du synclinal de Voreppe (et par ennoiement sous la plaine alluviale), du "mont" jurassien que forme l'Urgonien de la voûte de l'anticlinal du Mont du Chat. |
Le bourg des Échelles est plus précisément construit sur l'extrémité sud d'une échine rocheuse qui s'abaisse régulièrement depuis le village de Bande. Elle a la structure d'un mont dont la carapace d'Urgonien se dégage tout juste de son enveloppe de molasse miocène qui affleure de part et d'autre. Elle représente l'extrémité méridionale de la voûte urgonienne de l'anticlinal du Mont du Chat, pli intercalé entre le synclinal de Novalaise et celui de Couz, qui plonge vers le sud et se termine là en s'amortissant au sein du grand synclinal de Voreppe.
image sensible au survol et au clic |
Au nord du village de Bande cette échine s'élève pour rejoindre le sommet du Mont Beauvoir. Mais elle en est séparée par une longue falaise qui s'abaisse vers le sud jusqu'à fermer aussi, du côté est la plaine alluviale de Saint-Christophe, par laquelle se termine vers le nord le synclinal de Voreppe proprement dit. Cet abrupt, orienté N-S, donc oblique d'une vingtaine de degrés seulement aux axes des plis, est déterminé par la faille du Mont Beauvoir : elle surhausse, par son rejet extensif, le flanc oriental de l'anticlinal du Mont du Chat et sépare ainsi le contenu miocène du synclinal de Couz de celui du synclinal de Voreppe.
(la localité des Échelles tire en fait son nom du passage en gradins qui avait été aménagé anciennement, par le royaume sarde, pour assurer le franchissement de cette falaise. La route N.6 utilise un tunnel, situé un peu plus au nord, pour s'affranchir de cet obstacle).

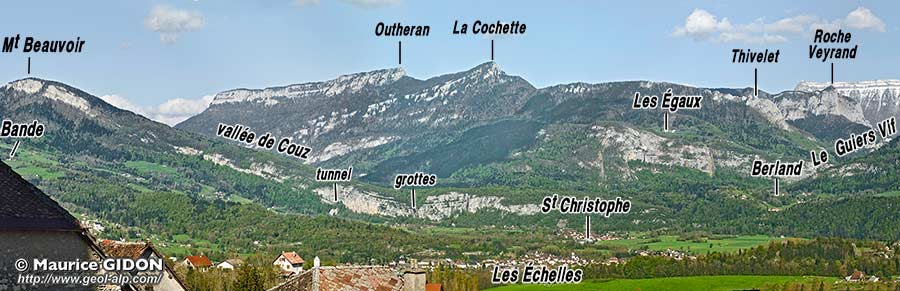

 La terminaison méridionale du chaînon du Mont Grelle, vu du sud-ouest, d'enfilade, depuis le hameau du Chaboud (Miribel). N.B. : Le village nommé Bande est plus précisément celui de Bande du Milieu. a.mC = anticlinal du Mont du Chat ; f.B = faille du Mont Beauvoir. La bande d'affleurements urgoniens qui forme l'échine boisée de la partie inférieure droite du cliché représente l'extrémité méridionale de l'anticlinal du Mont du Chat. Sa voûte urgonienne plonge sous le Miocène au village même des Échelles et ne réapparaît plus au delà, où il se perd dans le synclinal de Voreppe. Cette échine est flanquée de molasse miocène sur ses deux flancs mais les affleurements orientaux de ce terrain se terminent en butant, du côté est, contre des terrains plus anciens du flanc oriental de l'anticlinal du Mont du Chat qui ont été remontés par le jeu de la faille du Mont Beauvoir : sous le Mont Beauvoir la lèvre occidentale de la faille est rebroussée par un crochon synclinal qui fait réapparaître l'Urgonien (il y est fortement penté vers l'ouest mais pas renversé). |
À l'ouest des Échelles le Guiers coupe obliquement le synclinal de Novalaise pour atteindre, entre Miribel (au sud) et Saint-Franc (au nord), le prolongement septentrional du chaînon anticlinal du Ratz. Il s'y engage alors orthogonalement par la cluse* particulièrement typique des gorges de Chailles.
|
|
Carte géologique simplifiée
redessinée sur la base de la carte géologique d'ensemble
des Alpes occidentales, du Léman à Digne, au 1/250.000°",
par M. Gidon (1977), publication n° 074
