Les chaînons de rive gauche de
la Stura
|
documents d'ensemble
Ces chaînons, qui poursuivent vers le
sud-est ceux des crêtes de rive
droite de l'Ubayette, appartiennent principalement à
la zone briançonnaise. Mais l'imbrication
de nappes appartenant à cette zone se complète
ici, par en dessous, avec des unités dont la succession
stratigraphique est plus ou moins franchement subbriançonnaise.
Enfin ces dernières reposent sur un socle autochtone, dans
lequel s'est entaillée la vallée de la Stura en
aval de Bersezio. Le tout s'enfonce progressivement vers le nord-ouest,
de sorte que, de l'amont vers l'aval, la vallée de la Stura
s'entaille de plus en plus profondément dans cet édifice
tectonique.
en savoir plus : grands traits de la tectonique
de ce secteur
même fenêtre
< image plus grande > nouvelle
fenêtre
Panorama des chaînons occidentaux de la rive
gauche de la Stura
entre Monte Oserot et Monte Bodoira, pris de la Cime du Fer (2700) sur la crête frontière
franco-italienne du massif de l'Argentera (extrait
de la publication n° 059).
Cette vue est à peu près exempte de déformations
perspectives, car elle est prise à une distance assez importante,
suivant un axe non redressé et perpendiculaire à
l'allongement du chaînon. Elle offre de ce fait une sorte
de coupe longitudinale naturelle qui permet de voir l'ordonnance
des unités et leur plongement d'ensemble vers l'W-NW (plongement
axial des plis tardifs, lié au soulèvement de l'Argentera).
Le fond de la vallée de la Stura n'est nulle part visible
mais il s'en faut de peu que Bersezio ne soit visible, dans la
trouée du Rio di Ferriere, à mi-distance des deux
extrémités du cliché.
1, Unité de l'Oserot ; 2, Écailles supérieures
de l'Iretta ; 3, Écaille principale de l'Iretta ; 4, Écaille
de la Vicariotta ; 4', Nappe de Rocca Peroni ; 5, Coussinet de
fIysch noir ; 6, Unité du Giordano ; 7, Unité de
Servagno ; 8, Tertiaire autochtone.
Carte
structurale d'ensemble
figure à
agrandir ! ; extrait de la publication
n° 059
A) Autochtone : 1, Cristallin autochtone ; 2,
Mésozoïque autochtone ; 31, Tertiaire autochtone (Grès
d'Annot) ; 4, Coussinet de « Flysch noir », à
olistolites supportant les unités allochtones.
B) Subbriançonnais : 5, Unité du Monte Salé
; 6, Unité de la Cima Piconiera, unité de Servagno,
7, Unité du Monte Giordano, unités du Val Chiaffrea,
des Due Uomini, du Gias Rabbie ; 8, Unités du Monte Ruissas
et du Vallone Serour.
C) Briançonnais : 9, Masses de gypses et cargneules
(Margherina, Valcavera, etc.), 10, Terrains siliceux (bandes de
l'Oserot et de la Gardetta et Briançonnais interne de la
« zone axiale permo-houillère ») ; 11, «
Nappe » de Rocca Peroni : unité de la Vicariotta
(Bersezio), unités de la Cima di Test et du Monte Omo ;
12, « Nappe » du Rouchouze : unités du Monte
Oserot et de la Testa dell'Iretta, unité du Monte Viridio
13, « Nappe » de Sautron : Monte Cassorzo et Rocca
la Meja, unités des Rocce Ciarmetta et de Rocca Parvo.
D) Zone des Schistes lustrés : 14, Schistes lustrés
des unités 4 (Costa Chiop) et 3 (Punta Castellar).
Nota : Dans chaque unité les figurés discontinus
(tiretés) représentent les terrains néocrétacés
et tertiaires. La grande faille de Bersezio est figurée
par une alternance de points et de tirets gras, les autres failles
par de simples traits et les chevauchements tangentiels par des
traits barbulés (barbules du côté de la masse
chevauchante).
Le schéma est assez largement hypothétique en ce
qui concerne la rive droite de l'Arma à l'E de Rabbie.
Constitution lithologique et stratigraphique
version plus
grande (nouvelle fenêtre)
; extrait de la publication n° 059
Tableau de comparaison des séries stratigraphiques
des principales unités tectoniques
Les unités les plus externes sont disposées à
gauche et les plus internes à droite.
Les unités Omo et Rouchouze se rattachent au
domaine briançonnais sensu stricto par la présence
d'une épaisse semelle de carbonates triasiques. Les autres
unités, plus externes se rattachent au domaine subbriançonnais
par le décollement de leur succession jurassique et l'absence
de Trias moyen qui en résulte.
Abréviations : fn, Faciès « flysch noir »,
cs, Faciès calcschistes du Crétacé supérieur
et de l'Éocène (br : brèches de niveaux divers)
; cm, Crétacé moyen ; ci, Néocomien ; M,
Faciès calcaire du sommet du Malm (sil. : niveaux à
silex) ; Ar, Calcaires argileux « argoviens », tn,
Faciès « terres noires » (Oxfordien), Ca, «
Callovien » ; D, Barre calcaire du Dogger ; Sin., Sinémurien
(?) ; Het., Hettangien (?) ; Rh, Rhétien ; tk, Cargneules
triasiques ; ts, Schistes, brèches et dolomies «
postladiniennes » ; td, Dolomies ladiniennes ; tc, Calcaires
anisiens.
Planches de coupes
structurales
des chaînons de rive gauche
de la Stura

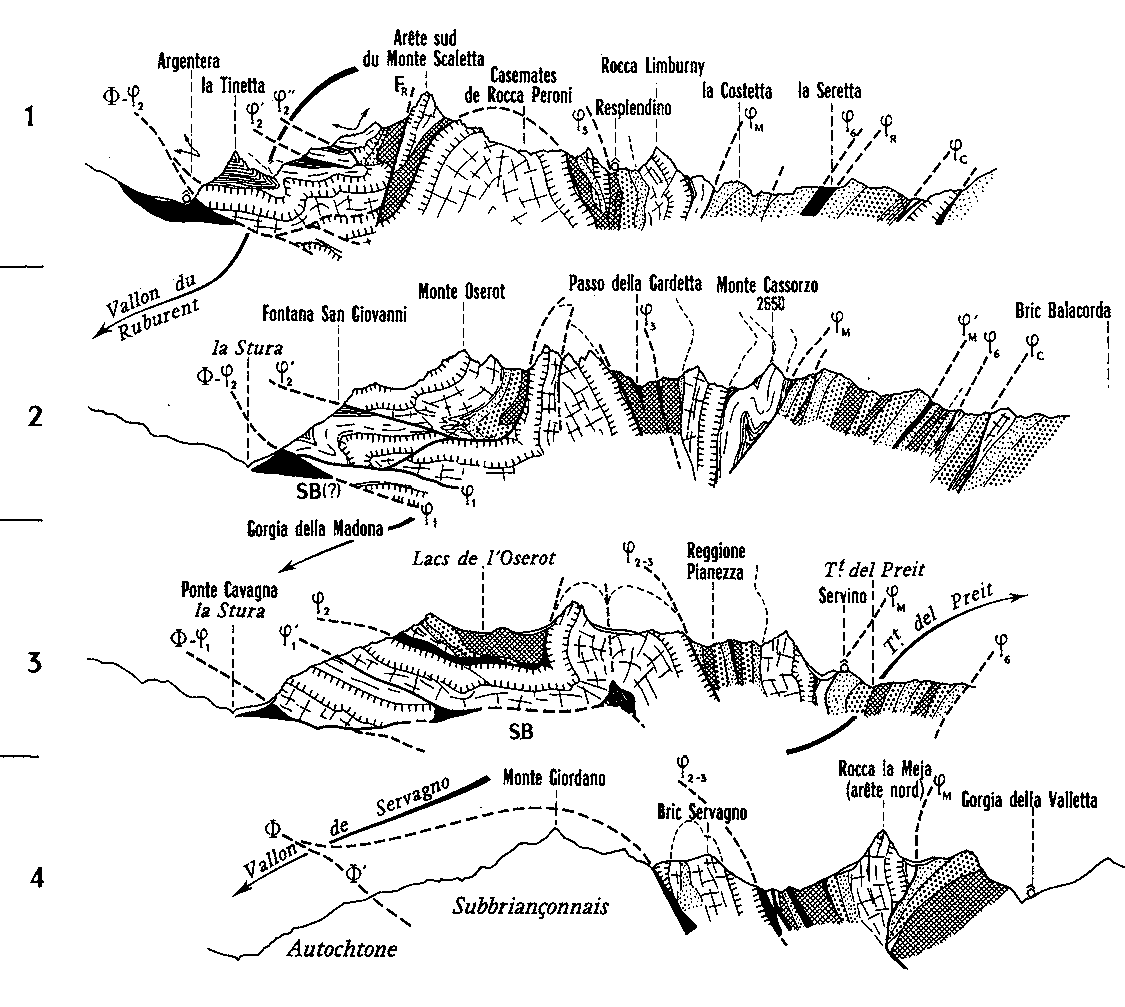

Coupes sériées à l'est de Bersezio, au travers des secteurs
de l'Oserot et de Bandia
extrait de la publication
n° 059 (1972)
Schéma de situation des coupes tectoniques
(comportant l'indication des subdivisions tectoniques majeures
et la subdivision morphostructurale en trois secteurs)
Légende commune aux deux planches de coupes
ci- après :
FA, Fracture cisaillant les nappes au contact de l'Autochtone
; FB, Faille Bric Bernoir - Bric Servagno - Bandia Colle Salé
; FG, Faille de la Gardetta ; ø, Surfaces de charriage
des diverses unités.
Al A2, A3 A4, anticlinaux ; S1 S2, S3, synclinaux de l'unité
du Giordano (voir fig. 7-8 et 10).
Sa, Nappe de Sautron ; Ga, Unités siliceuses de la Gardetta
et de la Punta Parvo (semelle de la nappe de Sautron ?) ; Ma,
Gypses et cargneules de la Margherina (coussinet basal de l'Unité
de la Gardetta) ; Ro, Nappe du Rouchouze (RoV, Unité de
Viridio) ; RP, Nappe de Rocca Peroni (PRo, Unité de l'Omo
; RPt, Unité de la Cima di Test) ; Ru, Unités du
Monte Ruissas et du Vallone Serour ; Gi, Unités du Giordano,
du Val Chiaffrea, des Due Uomini et du Gias Rabbie ; Pi, Unités
de fa Piconiera et de Servagno ; Au, Autochtone.
|
|
agrandir
(nouvelle fenêtre)

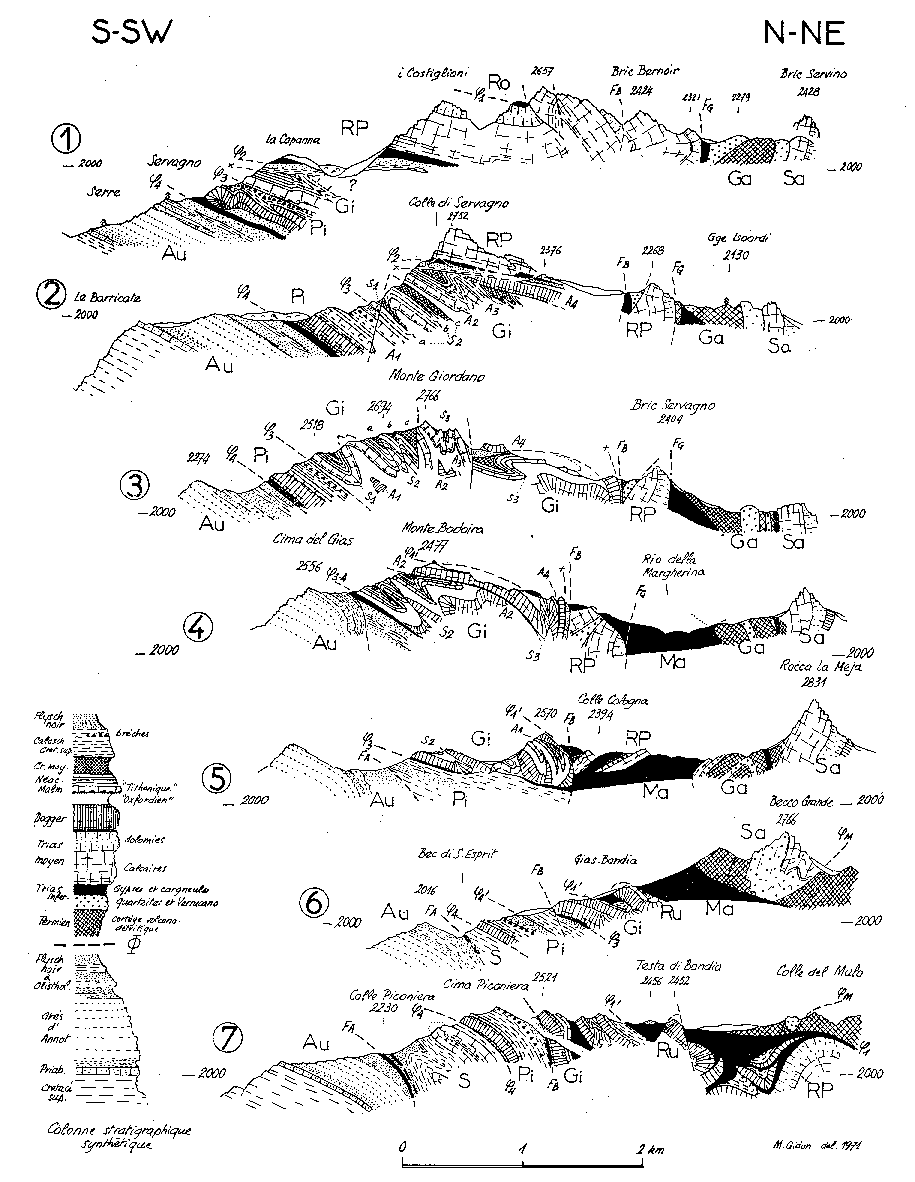

Planche 1 : partie nord-ouest
coupes 1 - 7
et légende stratigraphique |
agrandir (nouvelle fenêtre)
Planche 2 : partie sud-est
coupes 8 - 14
(légende stratigraphique sur la planche 1) |
