| crêtes et alpages des sources du Charmaix |
Les hauts vallons confluents du torrent du Charmaix (qui se jette dans l'Arc à Modane) drainent vers le nord le versant septentrional de la crête de partage des eaux entre le bassin de l'Arc et celui de la Doire Ripaire. Cette crête court d'ouest en est depuis le Mont Thabor jusqu'au sommet du Grand Argentier en passant par le col de la Vallée Étroite, la cime de Gran Bagna et le col de la Roue. Elle est dans son ensemble orthogonale aux structures qui s'imbriquent sur cette transversale, ce qui conduit à y observer une coupe naturelle qui est décrite ci-aprés dans ce sens.
La partie la plus occidentale de ces vallons appartient à la bordure orientale de la zone houillère briançonnaise. La déformation tectonique s'y caractérise par des intrications d'écailles* de terrains post-carbonifères d'abord imbriquées puis qui ont été basculées à la verticale et même au-delà, selon le schéma ci-après (voir la page "Sarrasins").
 version
plus grande de cette image |
Coupes schématiques du massif du Thabor - Crête
des Sarrasins État actuel (2) et état antérieur aux mouvements de rétrodéversement (1) Légende des couleurs conforme à la carte géologique de la Maurienne : gris = houiller ; brun = permo-Trias (quartzites et Verrucano) ; jaune d'or = carbonates triasiques. ØTh = chevauchement du Thabor ; ØRR = chevauchement du Roc Rouge ; ØC = chevauchement du Clos ; ØTu = chevauchement de la Turra a.GM = anticlinal de la Grande montagne (charnière principale de rétrodéversement ; a.M = anticlinal du Mounioz (il affecte toutes les unités imbriquées de ce versant) ; a.Tu = anticlinal de la Turra. Sur ce schéma on n'a pas figuré la faille du Séru, ni celles de la Clarée et des Acles, qui ont recoupé, plus tardivement, les plis qui ont basculé les chevauchements originels. |
Le col de la Vallée Étroite lui même est ouvert dans une belle bande de cargneules orientée N-S qui sépare les quartzites du passage Sainte-Marguerite à l'ouest vis-à-vis des calcaires triasiques du sommet de la Gringoil, à l'est. Elle souligne le tracé de la surface de chevauchement de l'écaille du Clos qui appartient au système d'imbrications des Sarrasins (voir les pages "Sarrasins" et "Thabor NE").

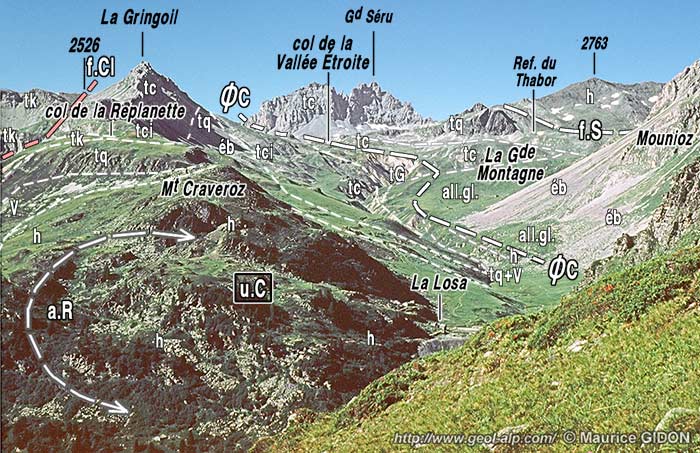

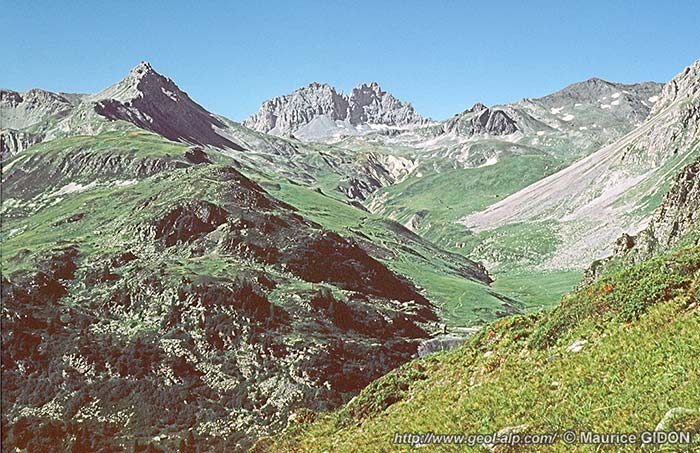

 Le vallon de la Grande Montagne, vu du nord depuis les pentes de la Turra (en rive gauche). f.Cl = faille de la Clarée ; a.R = anticlinal de la Replanette ; u.C = unité du Clos ; ØC = chevauchement du Clos ; f.S = faille du Séru. |
L'arête rocheuse du sommet de la Gringoil, qui descend jusqu'à l'échine du col de la Replanette, représente le prolongement des calcaires triasiques de l'écaille la plus orientale de l'imbrication des Sarrasins (écaille du Clos) ; les couches houillères et permo-werféniennes qui affleurent au nord du col de la Replanette en représentent la semelle siliceuse. Elles y dessinent un anticlinal de Replanette qui a la forme d'une ample voûte (sa forme rappelle d'ailleurs celle que dessine l'écaille de la Turra en rive opposée du torrent : voir la page "Sarrasins"). Sa surface de chevauchement est masquée par la bande de cargneules que suit le lit du torrent de la Grande Montagne depuis la Replanette jusqu'au col de la Vallée Étroite.

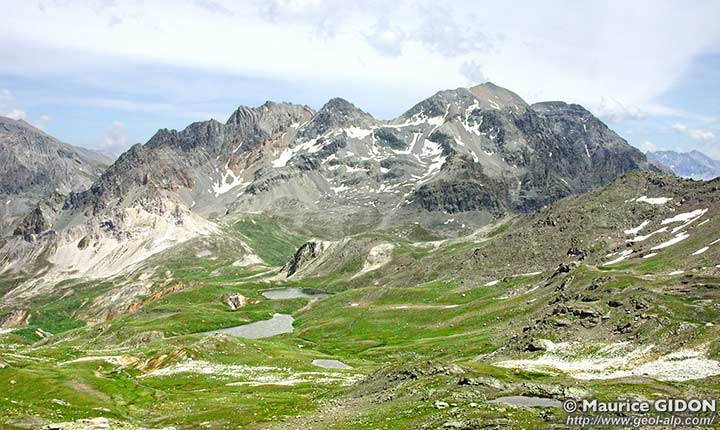

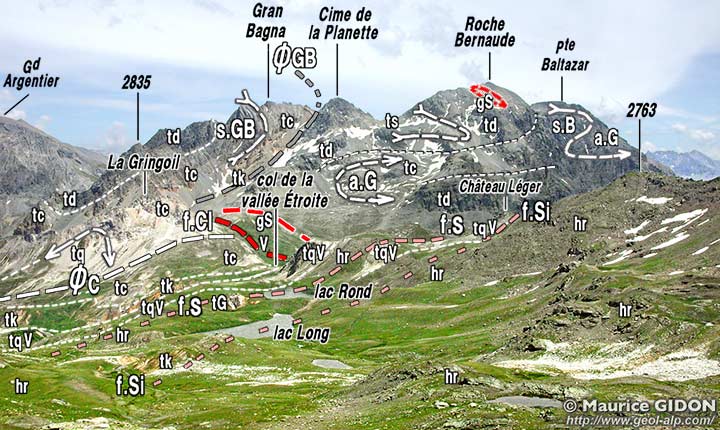

 Les abords du col de la Vallée Étroite, vus du nord-ouest, depuis le col des Bataillères (le refuge du Thabor est masqué derrière le verrou du Lac Rond). La partie située en arrière du col de la Vallée Étroite est également étudiée à la page "Roche Bernaude" ØC = chevauchement de l'écaille des Clos (voir la page "Sarrasins") ; f.S = faille du Séru ; f.Si = branche intercalaire de la faille du Séru. La faille de la Clarée (f.Cl) disparaît vers la gauche, derrière la crête de La Gringoil ; elle est partagée en deux branches entre lesquelles affleure une lame de gneiss du Sappey (notée gS) et de Verrucano. |
Entre les cols de la Vallée Étroite
et de la Fontaine Froide, les unités plus orientales de l'imbrication des Sarrasins ne sont pas présentes. Cela résulte du fait que ce dispositif est coupé en biais par le système des failles du "linéament briançonnais oriental" (dans lequel est intercalé le chainon des Rois
Mages) qui prend ici un azimut plus NE-SW que celui, N-S, des unités de la zone houillère (voir carte et schéma en fin de page).
Au nord de la crête de partage des eaux, où se fait ce changement d'azimut, ce grand accident est représenté par le couloir de failles
d'Arrondaz, que limitent deux cassures majeures, fortement à forte inclinées :
-
à l'ouest de ce dernier le prolongement de la faille de La Clarée se subdivise passagèrement en deux branches, la faille du Jeu et la faille de Fontaine Froide qui délimitent une navette* de calcaires très cargneulisés ;
-
du côté est de la crête de Roche Bernaude la faille des Acles se prolonge par la faille d'Arrondaz.

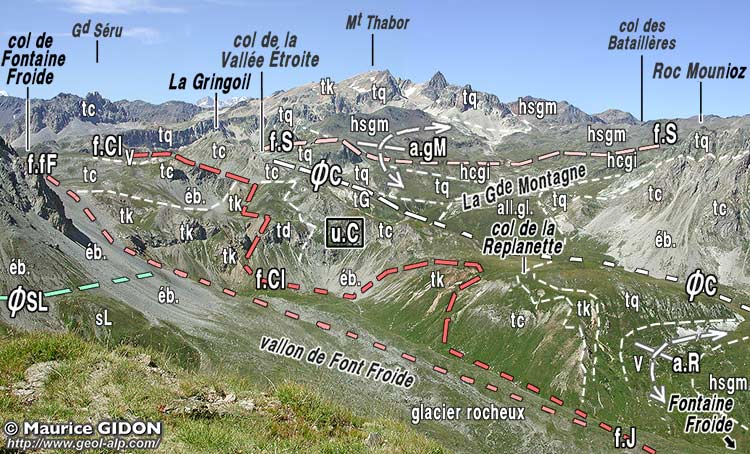

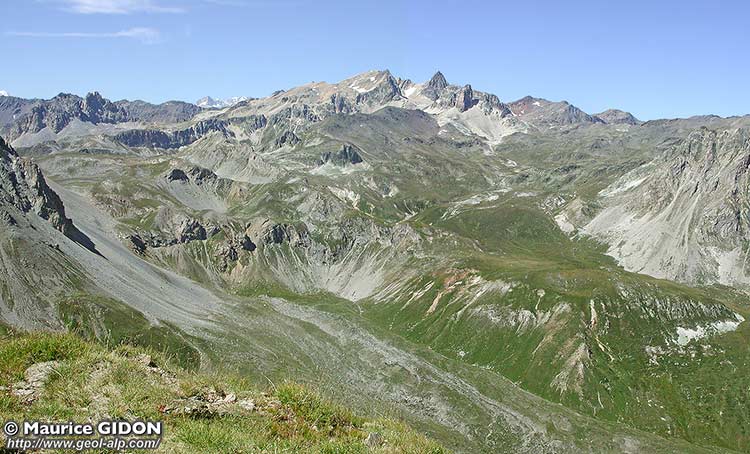

 Les hauts vallons du Charmaix (vallon de Fontaine froide et le versant septentrional du col de la Vallée Étroite), vus du NE depuis le sommet du Petit Argentier. ØSL = surface de contact entre schistes lustrés unités briançonnaises ; f.fF = faille de Fontaine Froide (branche orientale de la faille de la Clarée) ; f.Cl = faille de la Clarée (branche principale) ; f.J = faille du Jeu (prolongeant la réunion des deux précédentes); u.C = unité du Clos ; ØC = chevauchement du Clos ; f.S = faille du Séru ; a.gM = anticlinal de la Grande Montagne (rompu par la faille du Séru ) ; a.R = anticlinal de la Replanette. "hsgm" = Houiller moyen schisto-gréseux ; "hcgi" = houiller inférieur conglomératique. |
Sur le versant septentrional de la crête de Gran Bagna ce couloir tectonique a été fortement excavé par les deux vallons de Fontaine Froide et du Col de la Roue qui ont été - surtout le premier - largement envahis par des formations superficielles quaternaires. Ceci masque les détails de son organisation structurale mais il subsiste assez d'affleurements pour constater qu'entre ces deux cassures ces vallons mettent à jour des schistes lustrés qui affleurent en contrebas de l'éperon rocheux du Gran Bagna, jusqu'au niveau de la Fontaine Froide, où passe la faille du Jeu (soit sur presque 2 km).

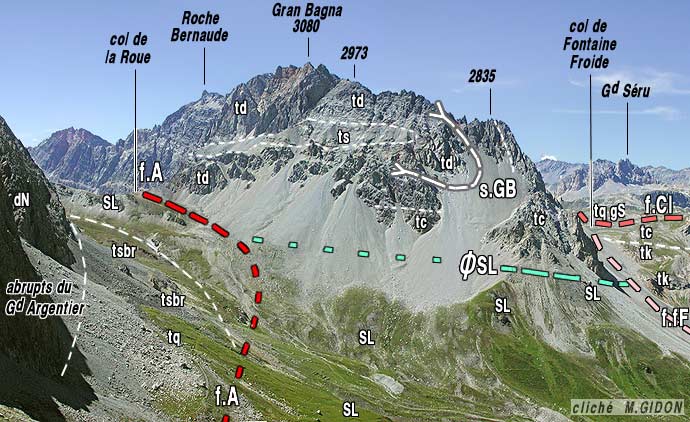

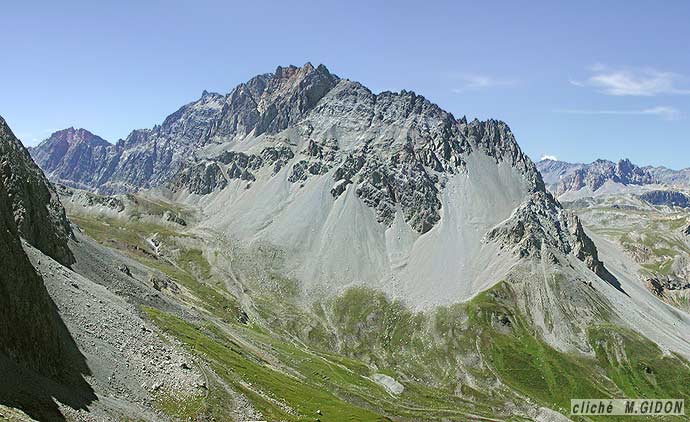

 L'extrémité septentrionale du chaînon des Rois Mages vue du nord, depuis le sommet du Petit Argentier. ØSL = surface de contact entre les schistes lustrés et l'unité briançonnaise de Gran Bagna. f.A = faille d'Arrondaz - Pas du Roc : son tracé se prolonge très vraisemblablement par celui de la faille des Acles (f.A) en dessinant un "V topographique" à la traversée du vallon de la Roue ; f.Cl = faille de la Clarée ; f.fF= faille de Fontaine Froide = branche orientale de la faille du Jeu ; "tq gS" = affleurements de quartzites, micaschistes et gneiss du Sappey intercalés entre les deux failles précédentes. s.GB = synclinal de l'unité de la Gran Bagna (le chevauchement basal de cette unité, masqué par la crête, est tranché, sous le col de Fontaine Froide, par la faille de Fontaine Froide). |
Compte tenu de leur position en fond de vallon, on est enclin à considérer que ces schistes lustrés affleurent en fenêtre* sous ces unités briançonnaises. Cette disposition est certes un peu paradoxale, mais elle peut s'expliquer par le renversement général des structures de la marge orientale de la zone briançonnaise, celles-ci s'étant "rétrodéversées" sur la nappe des Schistes lustrés qui les avait originellement recouvertes (selon le schéma du processus donné en haut de page). Les contacts entre ces deux ensembles sont masqués, dans le vallon, sous les alluvions glaciaires ; mais il apparaît assez nettement que les calcaires triasiques du Petit Argentier ne reposent pas sur ces schistes lustrés (comme le voudrait l'interprétation en terme de simple fenêtre) : ils appartiennent à l'unité briançonnaise d'Arrondaz et s'enfoncent du sud vers le nord sous ces schistes lustrés, qui forment un chapeau au sommet même du Petit Argentier). |
 Le vallon de Fontaine Froide et la face ouest du Grand Argentier, vus du NW depuis les Clos (crêtes des Sarrasins). u.Arr = unité d'Arrondaz ; u.gA = unité de Grand Argentier ; u.pN = unite de la Punta Nera ; u.gB = unité (briançonnaise) de Gran Bagna ; u.fF = unité (fenêtre ?) des schistes lustrés de Font Froide. f.Ar = faille d'Arrondaz ; f.J = faille du Jeu ; ØSL = chevauchement entre schistes lustrés et unités briançonnaises. "sL-cs" = successions post-triasiques du Piémontais externe ; "éb." = éboulis ; "gl.r" = glacier rocheux. |
Toutefois on peut aussi envisager que le contact entre l'unité de Gran Bagna et les schistes lustrés soit plutôt une branche de faille prolongeant celle des Acles vers le nord jusqu'à la connecter avec celle de Fontaine Froide (voir la carte schématique ci-après) : les affleurements sont insuffisants pour trancher entre ces deux interprétations. |
A la latitude du Pas du Roc cette unité d'Arrondaz est en contact, toujours par l'intermédiaire de la faille d'Arrondaz, avec l'unité piémontaise externe du Grand Argentier.
Elle y supporte par ailleurs un chapeau de schistes lustrés isolé en klippe, qui sommet même du Petit Argentier.

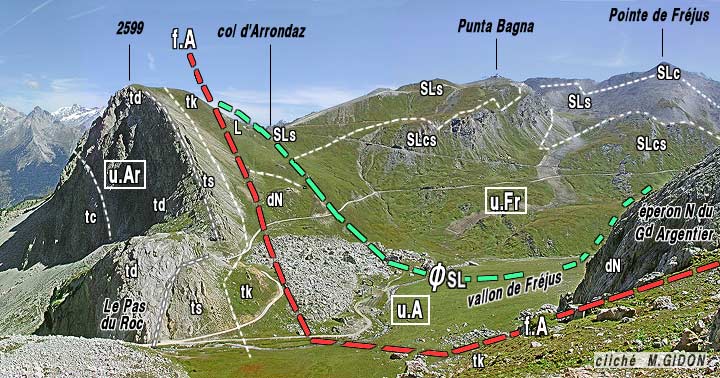

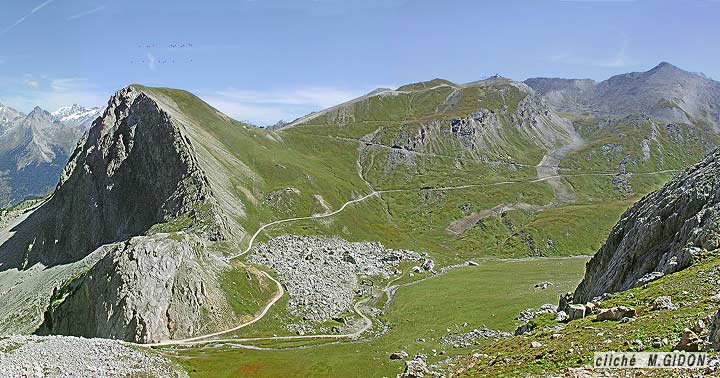

 Les hautes crêtes méridionales de la station de Valfréjus vues du sud-ouest, depuis les pentes du Petit Argentier. u.Fr = unité de Fréjus (ØSL = sa surface de chevauchement) ; u.A = unité du Grand Argentier ; f.A = faille d'Arrondaz (limite orientale du couloir disloqué d'Arrondaz) , u.Ar = unité briançonnaise d'Arrondaz. (indications stratigraphiques concernant l'unité de Fréjus aimablement communiquées par J.C.Barféty, d'après ses levés inédits). |
Entre la latitude du Petit Argentier et celle des chalets d'Arrondaz la bande de schistes lustrés intercalée entre les deux cassures N-S disparaît en faisant place vers le nord à une puissante masse de gypses et des cargneules, que borde du côté est la puissante lame de Trias briançonnais de l'unité d'Arrondaz).
 Les pentes de rive droite du Charmaix, au sud de la station de Valfréjus vues du sud-ouest, depuis le hameau du Jeu (route pastorale de Fréjus). f.J = faille du Jeu (cassure la plus occidentale du couloir disloqué d'Arrondaz) ; f.A = faille d'Arrondaz (cachée derrière les rochers d'Arrondaz) ; f.C (à l'arrière-plan) = faille principale de l'accident de Chavière, prolongement probable de la faille d'Arrondaz. |
aperçu général
sur la
tectonique de la zone briançonnaise
cartes
géologiques au 1/50.000° à consulter : feuilles
Névache et Briançon.
 |
Carte géologique très simplifiée de la vallée du Charmaix, en amont de la station de Val Fréjus, et de la partie septentrionale de la Vallée Étroite. La zone briançonnaise est séparée de la zone piémontaise par le couloir tectonique d'Arrondaz. Ce dernier est limité du côté ouest par la faille de La Clarée (= faille du Jeu) et à l'est par la faille des Acles (= faille d'Arrondaz), toutes deux à pendage oscillant autour de la verticale. De part et d'autre de ces failles et entre elles affleurent des unités qui sont des fragments des nappes qui ont été empilées, puis plissées et renversées, avant d'avoir été sectionnées par les failles verticales. |
|
 |
Bloc diagramme schématique montrant les rapports entre les diverses unités, d'une part superposées par charriage et d'autre part juxtaposées par le jeu du faisceau des failles N-S tardives de l'accident d'Arrondaz Faille des Acles (f.A) = faille d'Arrondaz (f.Ar) ; "faille de la Clarée"
(f.Cl) = faille du Jeu (f.J). Les couleurs sont celles de la carte structurale schématique, ci-dessous. |
|
|
|
|
|
