Cartes des Bauges occidentales
cartes géologiques sans fonds topographiques


Ces cartes, inédites, sont basées sur les observations de l'auteur du site "geol-alp".

Elles ne cherchent pas à rendre compte de tous les aspects ordinairement abordés sur une carte géologique et ne figurent notamment pas le quaternaire de façon exhaustive. Elles donnent surtout une représentation de la répartition des diverses formations qui estmoins fragmentée en petits affleurements que ne le fait la carte géologique détaillée à 1/50.000° du BRGM, mais surtout plus exacte à certains égards, notamment en ce qui concerne la feuille Chambéry (laquelle n'a pas été révisée depuis1963 !).

Pour utiliser ces cartes on peut simplement les consulter en les comparant avec les cartes du BRGM ou reporter leur dessin, à l'aide des quelques repères qui y sont indiqués (tels que tracés routiers ou hydrographiques), sur les cartes topographiques existantes (elles sont construites sur la base de la carte au 1/25.000°)


 Carte du versant chambérien de la montagne du Nivolet

Légende des formations de la tranche Berriasien - Valanginien (entre parenthèses la notation correspondante dans le secteur Montagnole - Joigny, sur la feuille Montmélian) :



cFs = calcaires du Fontanil supérieurs, roux en petits bancs, ne donnant pas de falaises (n2S / Montmélian).
cFm
= calcaires du Fontanil moyens, les plus massifs, souvent à pâte et à patine assez claire, donnant la falaise supérieure, la plus continue et la plus haute (n2F / Montmélian).
cFi = calcaires du Fontanil inférieurs, plus argileux et plus lités, formant un ressaut moins marqué (partie haute, à bancs soulignés de rouge, de n1Cs / Montmélian).
Be.mc = calcaires argileux gris du Berriasien moyen (partie basse de n1Cs + n1Ci / Montmélian).
cM = "calcaire grossier de Montagnole" = faciès bioclastique de type Fontanil (banc souligné de rouge de n1a / Montmélian)
Bei = Berriasien inférieur : calcaires argileux à ciment.

Pour plus de commentaires consulter les pages "Chambéry nord", "Nivolet" et "Peney".

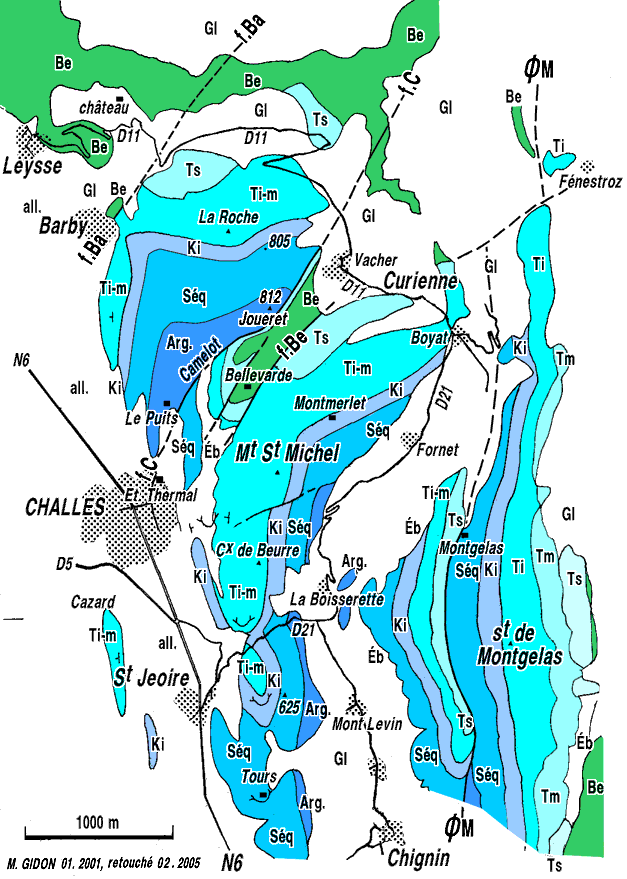

Carte géologique du massif de Challes - Curienne
(feuilles Chambéry SE et Montmélian NE : limites indiquées par un tiret horizontale en bord gauche)

f.Ba = faille de Barby ; f.C = faille de Camelot ; f.Be = faille principale de Bellevarde ; ØM = chevauchement du Montgelas.

Les formations distinguées sont réparties suivant un découpage stratigraphique qui est plus conforme aux conceptions actuelles et aux ensembles que l'on peut réellement distinguer sur le terrain que celui adopté sur la feuille Chambéry de la carte géologique :

Be = Marnes, marno-calcaires et calcaires en petits bancs du Berriasien inférieur ; Ts = corniche calcaire supérieure du Tithonique ; Ti-m = niveaux lités du Tithonique moyen et corniche calcaire du Tithonique inférieur ; Ki = petits bancs de calcaires bruns à joints marneux du Kimméridgien (Kimméridgien inférieur au sens anglais) ; Séq = calcaires bruns lités du Séquanien (Kimméridgien basal à Oxfordien terminal) ; Arg = Marnes et marno-calcaires de l'Argovien (Oxfordien supérieur).
(pour la distinction entre noms d'étages et noms de formations se reporter au glossaire stratigraphique).

Pour plus de commentaires consulter les pages "Challes - Curienne" et "Chignin"


Carte géologique simplifiée des environs de La Thuile
(feuilles Chambéry SE et Montmélian NE : cf. limites indiquées)

Cette carte, inédite, est basée sur les observations de l'auteur de ce site. Elle ne cherche pas à rendre compte de tous les aspects ordinairement abordés sur une carte géologique et ne figure notamment pas le quaternaire de façon exhaustive.

f.Ch = faille des Chavonettes ; s.A = synclinal des Aillons ; f.C = faille du Céty et faille du Crouzat ; s.M = synclinal de Maroccaz - Roc de Manette.

noter la disparition latérale, d'ouest en est, de la barre des calcaires du Fontanil.

Pour plus de commentaires consulter les pages "Galoppaz", "La Thuile" et "Montmélian-Cruet"

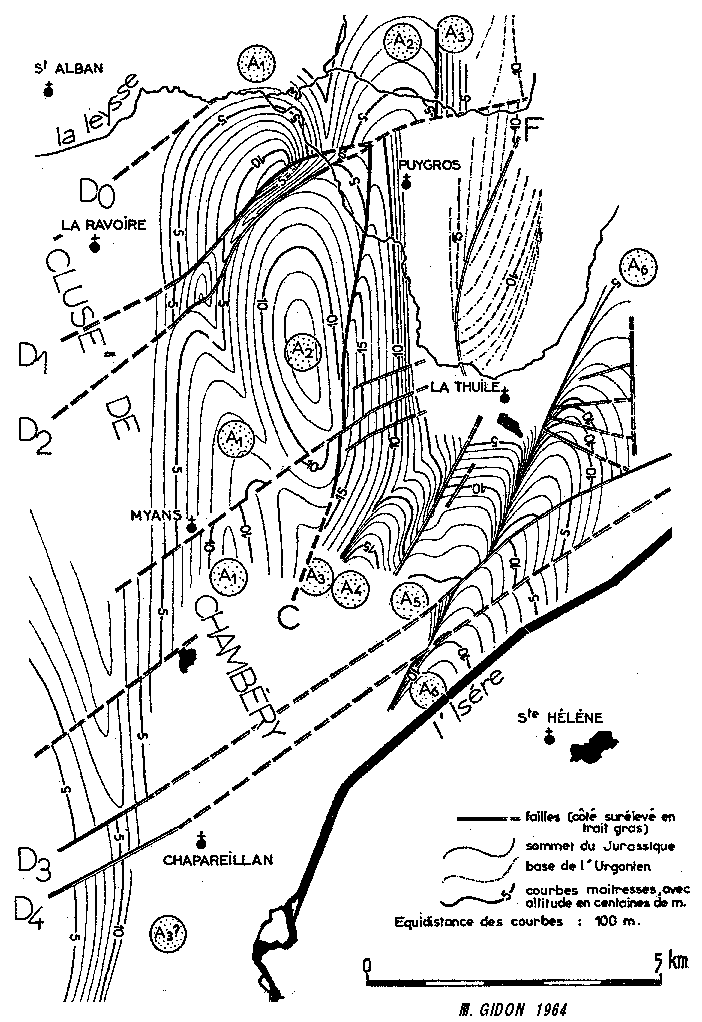

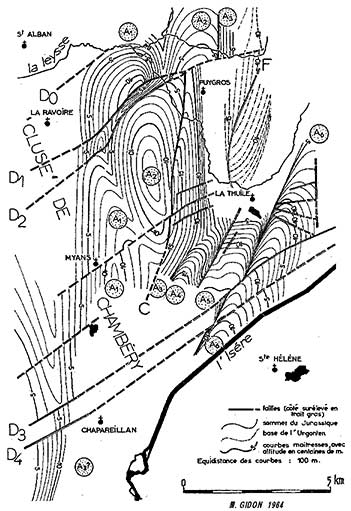

 Carte structurale, en courbes de niveau, du massif de Curienne et de ses alentours
(extrait de la publication n°027, légèrement retouché) ; version plus grande de cette figure

Cette carte représente, par des courbes de niveau, la forme de l'interface Jurassique - Crétacé (surface supérieure du Tithonique) et, au nord de la Thuile (coeur du synclinal des Aillons), celle de la base de l'Urgonien (courbes en tirets-points).

La chiffraison est disposée de façon que le bas des chiffres soit dans le sens aval du pendage des couches.

Cassures :
D0
= faille de Barby ;
D1 = faille de Camelot ;
D2 = faille de Bellevarde ;
D3 = décrochement des Pincherins ? (Granier) et du Sorplat (Montmélian);
D4 = décrochement de l'Alpette ? (Granier) et de Montmélian
C = chevauchement du Montgelas - Margériaz
F = faille du Céty

Plis du Jurassique (les synclinaux ne sont pas désignés sur la carte) :
A1
= ant. de La Roche de Barby
-- syncl. de Bellevarde--
A2
= ant. de la Boisserette
(A3 = écaille du Montgelas)
-- syncl. de Montfruitier--
A4
= ant. du Roc de Tormery
-- syncl. de la Savoyarde--
A5
= ant. de la Roche du Guet
-- syncl. du roc de Manette--
A6
= ant. de Rochefort

N.B. le tracé des prolongements orientaux des failles D1 et D2, au nord de Puygros, est vraisemblablement erroné : elles passent sans doute plus au nord.

NB : le terme de CLUSE DE CHAMBÉRY est impropre car on voit sur la carte que la vallée, entre La Ravoire, Myans, Les Marches et Chapareillan, est orientée plutôt selon l'axe des plis que transversalement : il devrait être remplacé par celui de TROUÉE DES MARCHES (par contre l'emplacement même de la ville de Chambéry correspond à une véritable cluse).
cartes géologiques au 1/50.000° à consulter : feuilles Chambéry et Montmélian
