Bec de l'Orient, Face Belle |
Au sud de Saint-Quentin la bordure de la plaine de l'Isère orientée presque EW s'infléchit vers le sud, en sens anti-horaire, pour prendre à partir du village de La Rivière, une direction plus proche de N-S. Cette inflexion du versant se fait progressivement en contournant le pied de la lourde échine boisée de Face belle, typique mont jurassien qui porte le village de Montaud (voir la page "Montaud"). Dans les pentes supérieures, à partir de l'épaulement du sommet de Face Belle, cette inflexion du versant est par contre brutale, puisqu'à l'est du Col de Montaud, au Bec de l'Orient, la barrière supérieure, orientée presque N-S, des falaises limitant les plateaux du Vercors occidental (voir la page "Écouges") se termine par un coude de l'ordre de 70°, à l'est duquel elle s'oriente presque W-E (voir la page "Buffe").

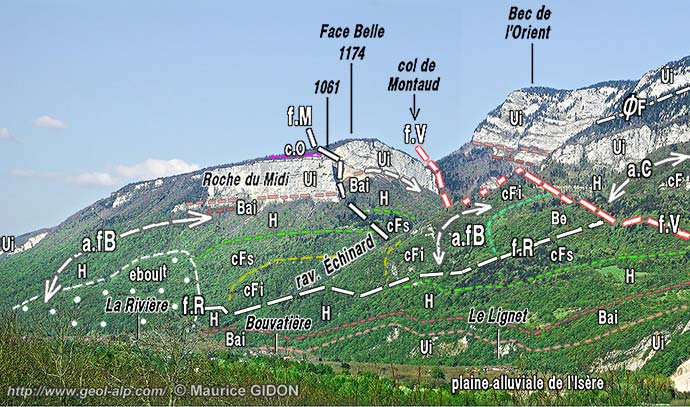

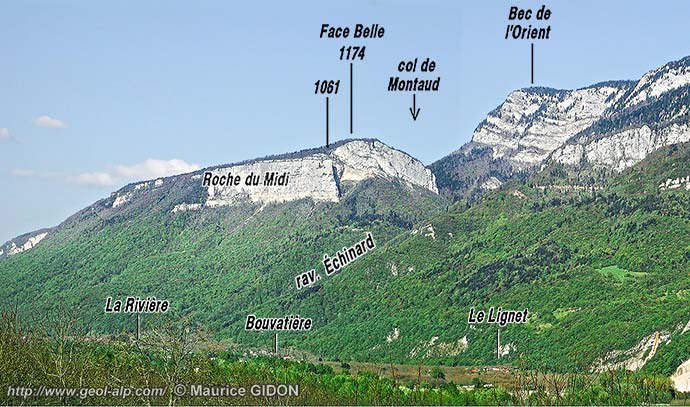

 Le rebord occidental du Vercors septentrional au nord de Saint- Gervais : vue prise du sud-ouest, depuis la rive droite de la vallée de l'Isère, à l'ouest de Saint- Gervais. a.fB = anticlinal de Face Belle (le pli n'est tranché perpendiculairement à son axe que par le ravin de l'Échinard ; ailleurs la surface topographique ne coupe sa voûte qu'en biseau peu oblique) ; a.C = anticlinal des Coulmes ; f.V = prolongement méridional de la faille de Voreppe. ØF = chevauchement de Fessole. f.R : faille sub-verticale de La Rivière ; f.M = faille de Montaud (ces deux failles sont extensives, à lèvre ouest abaissée, et longitudinales par rapport à la voûte de l'anticlinal de Face Belle). |
Le Col de Montaud est l'endroit où le tracé de la "faille de Voreppe", d'orientation nettement plus NE-SW franchit la terminaison septentrionale de ces falaises. Cet accident majeur est le prolongement méridional de l'accident frontal de la Chartreuse, lequel présente dans ce massif (et peut-être en Vercors jusqu'aux abords de Montaud) un caractère chevauchant accusé. Mais ici ce n'est plus le cas car les terrains crétacés de sa lèvre sud-est ne dominent plus le Miocène du synclinal de Voreppe et viennent, au col même, en contact latéral avec l'Urgonien du flanc ouest de ce synclinal (que la faille coupe en biseau, à 30° environ).
En outre son tracé ne décrit pas, au sud du col de Montaud, l'inflexion anti-horaire que devrait déterminer le changement d'orientation du versant si la cassure y possédait le pendage incliné vers l'est qu'implique ce caractère chevauchant. Au contraire il se poursuit de façon presque rectiligne en dépit des accidents de relief (talweg des ravins et échines les séparant), ce qui atteste de sa verticalité : au sud du ravin de l'Échinard il traverse le versant par un biais descendant, oblique aux tracés de couches, qui débouche finalement sur la vallée de l'Isère peu au nord de Saint-Gervais (voir aussi la page "Saint-Gervais"). |
Au delà du col de Montaud le prolongement méridional apparent de la faille de Voreppe perd donc toute composante de chevauchement et devient un simple décrochement à surface de cassure pratiquement verticale, dont le tracé n'est d'ailleurs plus que faiblement oblique au cours de l'Isère en aval de Saint-Gervais.

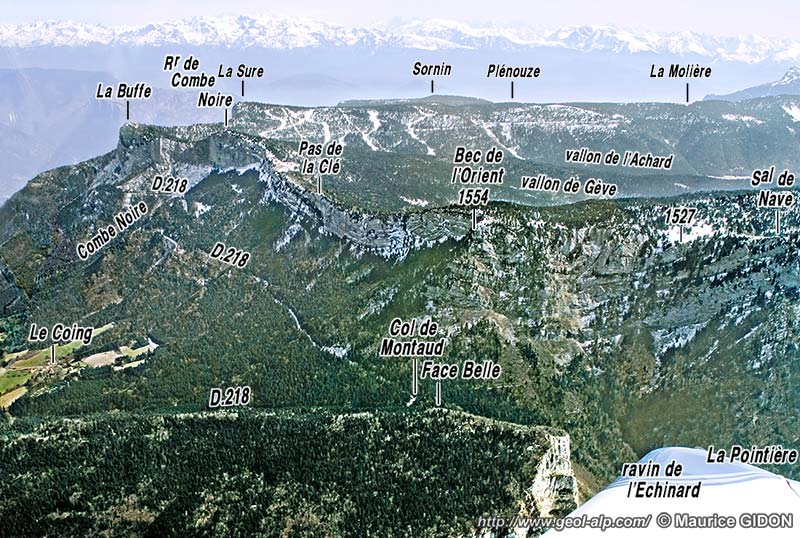

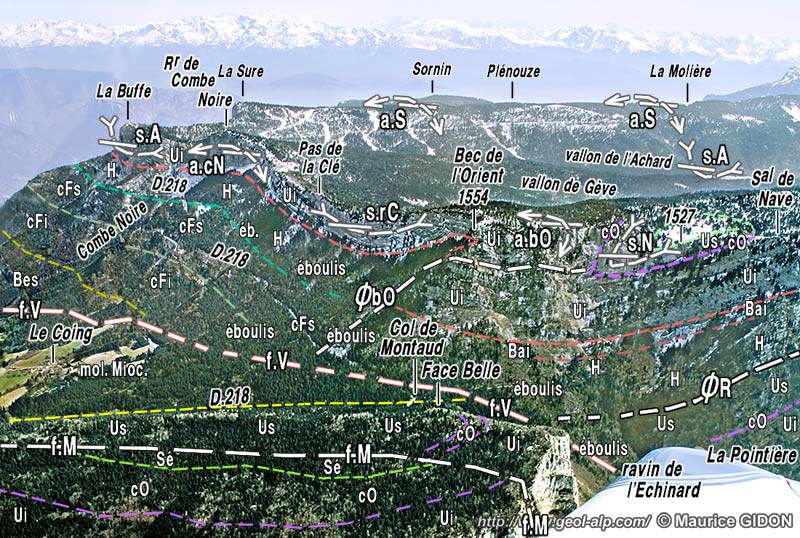

 La terminaison septentrionale des plateaux du Vercors, vue de l'W-NW, d'avion. a.S = anticlinal de Sornin ; s.A = synclinal de l'Achard ; a.cN = anticlinal de Combe Noire ; s.pC = synclinal des Rochers de la Clé ; a.bO = anticlinal du Bec de l'Orient ; s.N = synclinal de Nave. ØbO = chevauchement du Bec de l'Orient ; ØR = chevauchement de Rencurel ; f.V = faille de Voreppe ; f.M = faille de Montaud. La vue est orientée perpendiculairement aux plis qui composent le synclinorium d'Autrans et qui plongent tous doucement vers cette localité (vers la droite). |
Au SE de cet accident majeur l'extrémité septentrionale du rebord urgonien du plateau du Vercors montre des complications structurales de type compressif dont on peut envisager (du fait de cette localisation) que ce soient elles qui prennent en fait le relais de la composante chevauchante que la faille de Voreppe a donc perdu à cette latitude (voir aussi la page "Écouges").

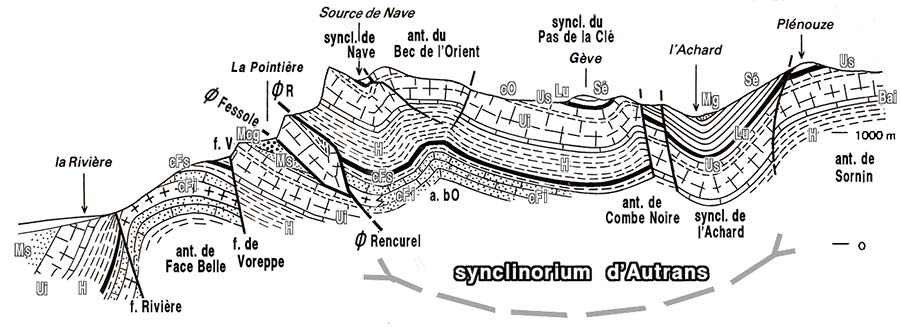

 Coupe WSW-ENE, passant peu au sud (1 kilomètre) du Bec de l'Orient (extrait très retouché de la notice de la Carte géologique Grenoble à 1/50.000°). L'essentiel de la coupe montre la structure du synclinorium d'Autrans, Sa partie gauche montre celle des escarpements qui tombent sur la vallée de l'Isère |
Au Bec de l'Orient ce type de déformation se manifeste déjà, comme on peut s'en rendre compte grâce à la combinaison de deux coupes naturelles, celle du versant ouest qui coupe les plis en biseau et en donne donc une vue déformée (cliché ci-dessus) et celle du versant nord, à l'est de l'éperon 1554 où s'opère le changement de direction de l'abrupt, qui leur est au contraire orthogonale.
Sous ce dernier angle il apparaît clairement que la bordure occidentale du synclinorium d'Autrans se fronce par un enchaînement de charnières, anticlinal du Bec de l'Orient et synclinal de Nave, avant de prendre le pendage de l'ordre de 30° vers l'est qu'il conserve tout du long de cette bordure vers le sud jusqu'au delà des gorges de la Bourne (voir la page "Bourne amont") .

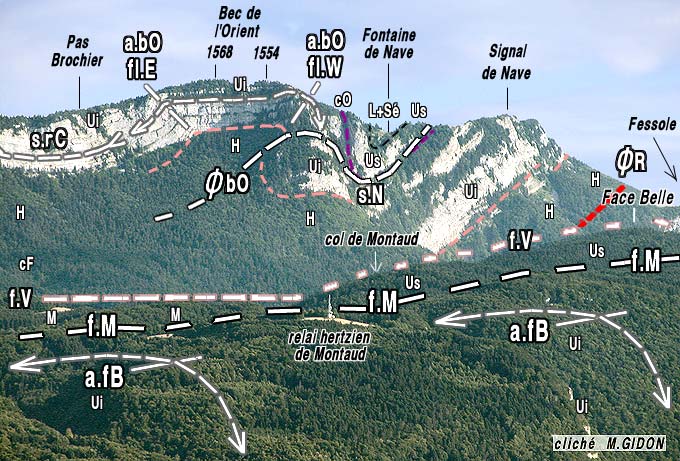

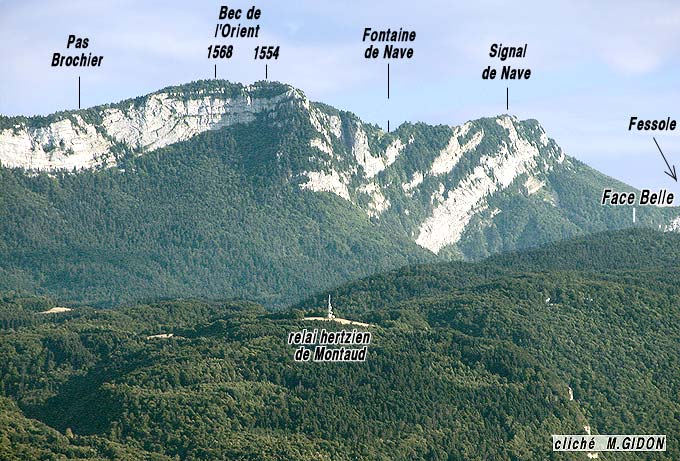

 Les abrupts de l'éperon nord-occidental du Vercors vus du nord, depuis le hameau de Lésardières, peu à l'est de Charnècles (seuil de Rives), c'est-à-dire à une distance de 12 km, ce qui réduit beaucoup les déformations perspectives et donne un dessin assez comparable à une coupe orthogonale aux axes de plis. f.V = faille de Voreppe ; f.M = faille de Montaud ; a.fB = anticlinal de Face Belle : sa voûte plonge doucement vers le nord ; s.rC = synclinal des Rochers de la Clé ; a.bO = anticlinal du Bec de l'Orient ; ØbO = chevauchement du Bec de l'Orient ; s.N = synclinal de Nave ; ØR = chevauchement de Rencurel. Cette coupe naturelle montre bien la forme réelle des plis du rebord urgonien du Vercors, sauf que l'apparence de ploiement de la surface de chevauchement par le synclinal de Nave est assez largement un effet de perspective. |
L'anticlinal du Bec de l'Orient se révèle être un typique pli coffré car il résulte de la combinaison de deux flexures conjuguées, fl.E et flW. Mais on y observe de plus que cette flexure occidentale se révèle correspondre à un pli de rampe "au toit", par rapport à la faille compressive qui affecte à son aplomb l'Urgonien inférieur.

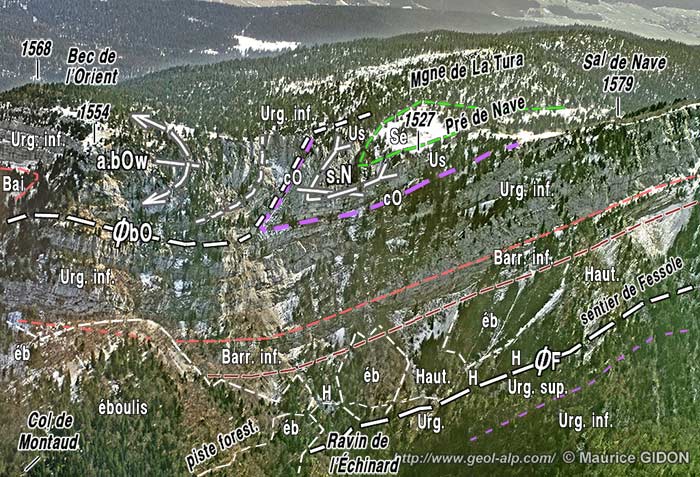

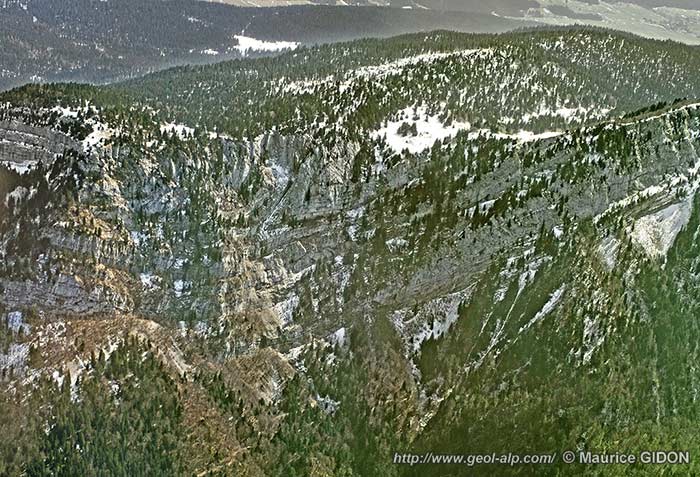

 Vue rapprochée des falaises urgoniennes entre Bec de l'Orient et Signal de Nave, vus du NW d'avion. ØF = chevauchement de Fessole ; ØbO = faille compressive du Bec de l'Orient ; a.bOw = charnière occidentale de l'anticlinal du Bec de l'Orient ; s.N = synclinal de Nave : la perspective oblique donne l'impression d'un renversement des couches de son flanc oriental (= flanc ouest de l'anticlinal ) alors que leur pendage ne dépasse pas la verticale. La minceur des couches à Orbitolines du flanc de pli suggère qu'elles sont l'objet d'un laminage par les mouvements tectoniques, ce que confirme aussi la section en biseau de quelques bancs de l'Urgonien inférieur au sommet de la falaise. |
Ce petit chevauchement du Bec de l'Orient présente la particularité de sembler ne pas se prolonger lorsqu'il atteint le niveau des couches à Orbitolines, ce qui est en fait typique des dispositifs de chevauchements par rampes et paliers successifs (voir la page "failles de compression").
Dans le schéma classique de ces dispositifs le chevauchement à l'extrémité amont de chaque rampe se poursuit par un palier*de glissement couches sur couches. Ici le rejet horizontal devrait donc se transformer en un glissement utilisant les couches à Orbitolines du flanc normal, occidental, du synclinal de Nave. C'est bien sans doute ce qui se produit, mais une partie de ce rejet doit en outre s'y transmettre le long des couches à Orbitolines du flanc oriental de ce pli, sectionnant ainsi un peu ce dernier : en effet on constate, plus au sud que l'entaille de la falaise, que l'Urgonien inférieur vient même directement en contact avec le Sénonien du cœur synclinal sur quelques centaines de mètres dans le vallon de Nave. |
Au sud du Signal de Nave la falaise urgonienne qui limite le synclinorium d'Autrans se révèle, dans le secteur de Fessole, reposer à son tour sur une surface tectonique parallèle aux couches qui est celle, majeure, du chevauchement de Rencurel (voir la page "Écouges") : on peut donc envisager que le chevauchement du Bec de l'Orient soit une sorte de satellite de ce dernier, s'embranchant sur lui du côté oriental.

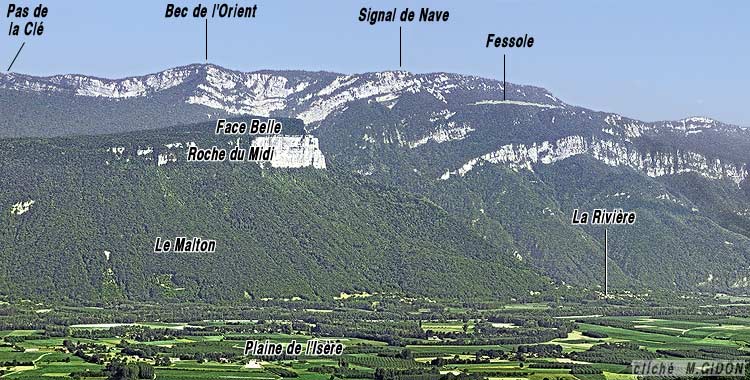

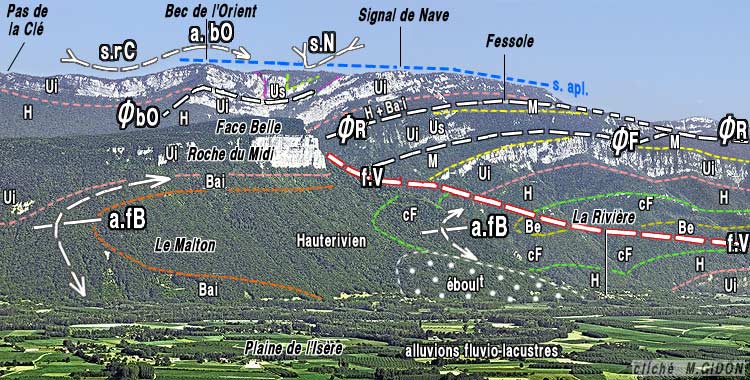

 Le rebord occidental du Vercors septentrional au sud de Montaud vue prise du nord-ouest, depuis les pentes du plateau de Chambaran (Pierre Jaille). s.rC = synclinal des Rochers de la Clé ; a.bO = anticlinal du Bec de l'Orient ; s.N = synclinal de Nave ; a.fB = anticlinal de Face Belle. f.V = faille de Voreppe ; ØbO = chevauchement du Bec de l'Orient ; ØR = chevauchement de Rencurel ; ØF = chevauchement de Fessole. La troncature du synclinal de Nave et des anticlinaux qui l'encadrent par le tracé de la ligne de crête est très apparente : Le tracé présumé de la surface d'aplanissement du Quaternaire ancien, qui explique cette régularisation du profil de la crête est indiqué par des tirets bleus. |
Enfin l'examen de ce versant, d'en face et à une distance et une altitude suffisante pour annuler les effets de perspective en contre-plongée, montre que le profil de la crête ne répercute aucunement le dessin des plis : il est au contraire quasi rectiligne et presque horizontal. Cette "régularisation" de son tracé résulte très vraisemblablement du fait que ce profil est le résultat d'un aplanissement, attribuable à celui du Quaternaire ancien.
Carte géologique très simplifiée de l'extrémité septentrionale du Vercors.
redessinée sur la base de la carte géologique d'ensemble
des Alpes occidentales, du Léman à Digne, au 1/250.000°",
par M. Gidon (1977), publication n° 074
légende
des couleurs
|
|
|
|
