A) Cartes géologiques simplifiées locales

(environ 17 x 13 km de surface par carte)

Ces cartes sont des extraits de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°,
par M.Gidon (1977), publication n° 074.
Il s'agit d'une carte simplifiée à deux égards : 1/ on n'y a séparé que les ensembles rocheux majeurs, sans prendre en compte leurs subdivisions mineures ; 2/ Les terrains quaternaires "de couverture superficielle" ont été supposés enlevés (sauf dans les grandes plaines alluviales)
Les cartes fournies ici ont été redessinées à partir de cette carte, en lui apportant de très nombreuses corrections et avec une légende de couleurs différente. Elles sont réparties en deux lots :
1/ Cartes des massifs du Mont Blanc et des Aiguilles Rouges :

catalogue-diaporama des cartes disponibles

légende générale des couleurs

2/ Cartes du massif du Beaufortain:

catalogue-diaporama des cartes disponibles

légende générale des couleurs

B) Cartes structurales schématiques d'ensemble

version plus grande de cette image
Carte d'ensemble des massifs du Mont-Blanc et des Aiguilles Rouges

f.C = faille de Chamonix : elle limite, du côté ouest, l'hémigraben de Chamonix ;
f.A = Faille de l'Angle : au nord de Chamonix elle sépare le granite du Mont-Blanc des orthogneiss clairs des crêtes occidentales ;
f.CB = faille du col du Bonhomme (prolongement méridional de la précédente) ;
f.TT = faille de Tré-la-Tête.

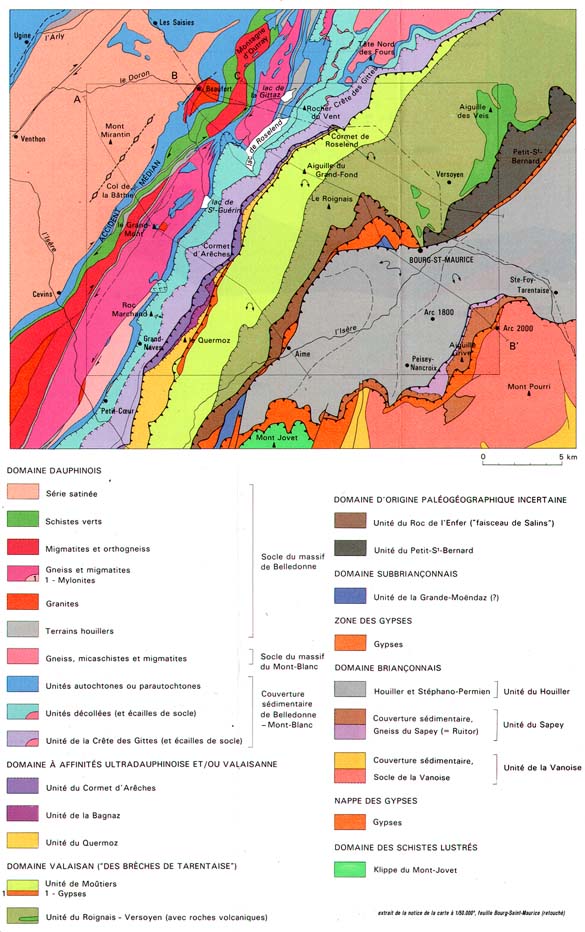

Carte structurale du Beaufortain et de ses alentours
extrait de la notice de la carte géologique à 1/50.000°, feuille Bourg-Saint-Maurice (légende retouchée)

En cliquant sur les principaux titres de rubriques de la légende

vous obtiendrez des explications sur leur signification
voir les commentaires détaillés sur les diverses unités à la page "Beaufortain oriental"
NB : L'unité de Roselend, première unité chevauchante ("parautochtone") de l'autochtone dauphinois interne est rangée dans les "unités décollées" de la légende, avec l'"unité de la Roche Parstire - Roc Marchand".
Dans la notice de la carte Bourg-Saint-Maurice elle est appelée "écaille de la Gitte". Mais ce terme prète à confusion avec l'"unité de la crête des Gittes" immédiatement plus interne.
L'unité de Roselend ainsi définie est en outre distincte de l"unité de Roselend" de P.LANDRY (1976), pour qui ce terme désignait la couverture sédimentaire autochtone du rameau interne de Belledonne ("unités autochtones" de la présente légende)

Carte structurale très schématique de la moyenne Tarentaise,
du col du Petit Saint- Bernard au massif du Cheval Noir - Mont du Fût,
montrant le tracé de la faille de la moyenne Tarentaise.
