(schémas)

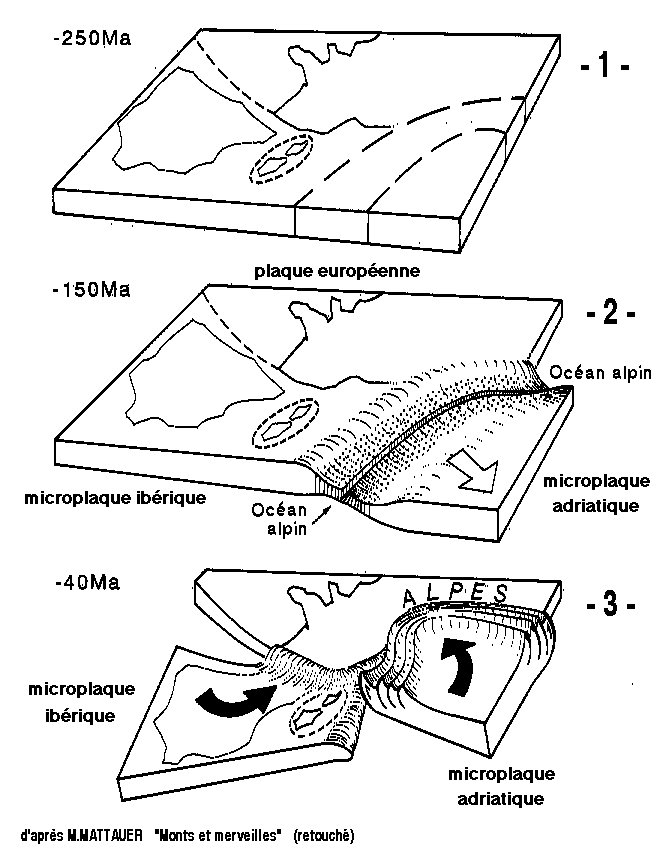

A/ Trois étapes de la tectonique
de plaques qui a présidé à la formation des
Alpes
extrait de "Monts et merveilles", p.172, par M. MATTAUER
(retouché)
figure
agrandissable
1- début de fragmentation de la plaque européenne
(Trias)
2 - Expansion océanique : formation d'un océan alpin
étroit (Jurassique supérieur)
3 - Compression (Tertiaire ancien) : collision de la microplaque
adriatique avec la plaque européenne (dans le cadre d'un
mouvement rotatoire qui concerne aussi la microplaque ibérique)

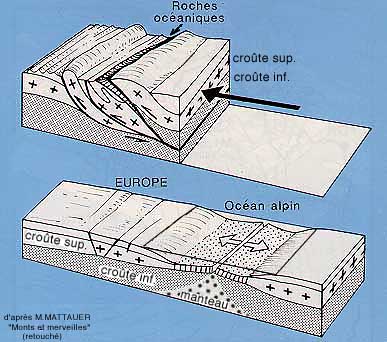

B/ Résumé très
schématique des déformations tectoniques
au cours des deux étapes majeures de l'histoire alpine
(coupe transversale aux Alpes)
en haut : étape finale, compressive,
après collision des bordures continentales
en bas : étape préparatoire, extensive

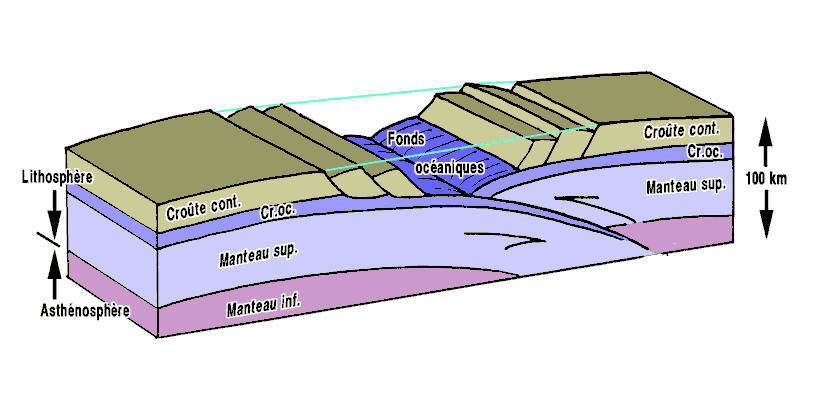

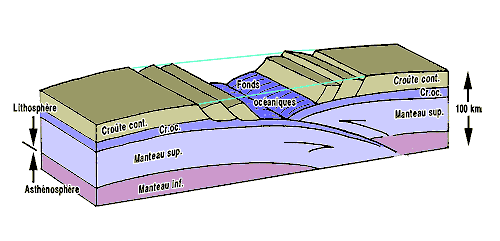

ci-dessous vue plus détaillée
de l'étape intermédiaire, de rapprochement des bordures
continentales, montrant aussi le débitage préalable
de ces dernières, en blocs basculés délimitant
des hémigrabens,
même
fenêtre < image plus grande > nouvelle
fenêtre
même fenêtre
< image plus grande > nouvelle
fenêtre

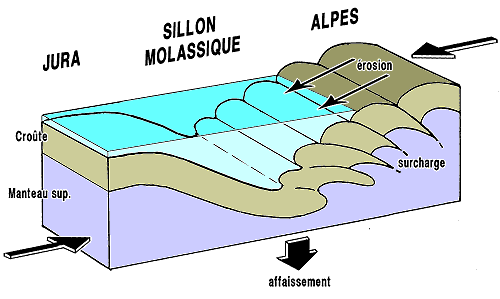

Schéma théorique très simplifié
de la formation du sillon molassique périalpin.
en marge externe de la chaîne alpine, sous l'effet de la
surcharge induite par les empilements tectoniques liés
à la formation de la chaîne.
il s'agit là d'un bel exemple de "bassin flexural",
dû à un affaissement de la croûte terrestre par
flexion sans rupture (ce qui l'oppose aux bassins d'effondrement
par failles, ou "grabens")
C/ Formation du relief des Alpes externes (rapports avec les déformations tectoniques)
  version plus grande de cette image
|
Relations entre le creusement du Grésivaudan
et la formation des reliefs de Chartreuse et de Belledonne.
(le nord est à gauche et l'allongement du bloc est perpendiculaire
à celui de la chaîne de Belledonne)
Ce schéma fait appel à l'intervention
d'une première phase d'érosion, aboutissant à
un aplanissement.
Celle-ci est sans doute intervenue au Quaternaire ancien, en
tous cas après le soulèvement de Belledonne et
avant le creusement du réseau hydrographique actuel.
Dans les deux étapes de gauche on a omis délibérément
de représenter les dépôts molassiques miocènes,
qui auraient masqué la structuration du mésozoïque
(et dont on ignore jusqu'où ils s'étaient avancés
en direction de l'est).
|
C/ Schémas résumant
l'organisation et la constitution des domaines sédimentaires
des Alpes au cours des temps :
Bien qu'anciennes et d'un dessin assez frustre ces deux
figures (coupes transversales à la
chaîne) résument encore assez bien les faits objectifs
connus
:
figure
agrandissable

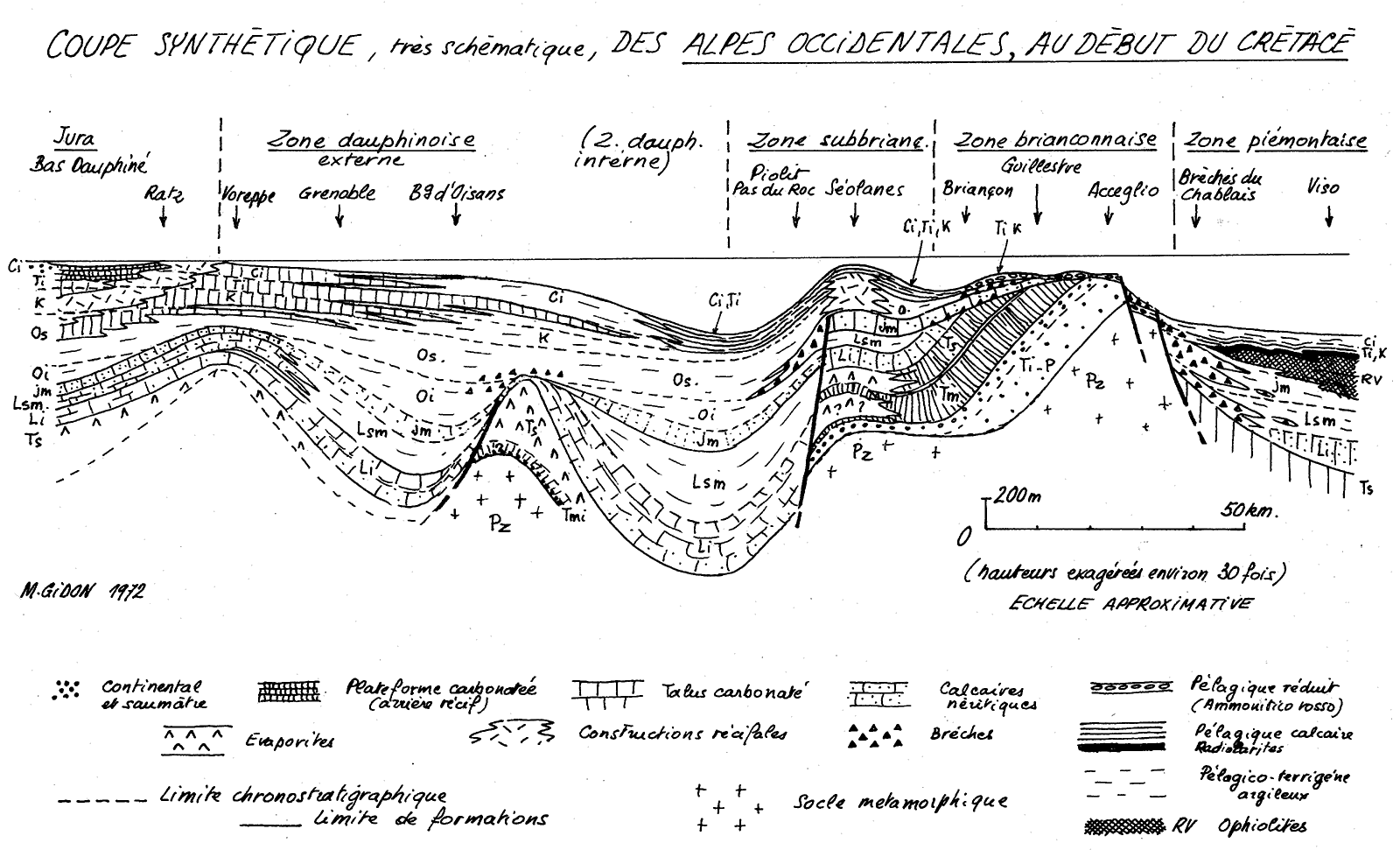

a) État à la fin de l'ouverture
océanique :
NB : selon les conceptions de l'époque (1972) les "roches vertes" ligures étaient considérées comme des épanchements sous-marins ayant débordé jusque sur le domaine piémontais : il faut donc modifier la figure en considérant qu'elles ne sont venues dans cette position qu'ultérieurement, par charriage tectonique ; quant aux "schistes lustrés" proprement piémontais leur âge va jusqu'au Crétacé supérieur.
Le découpage du socle en blocs basculés n'avait pas encore été mis en évidence et n'est donc pas représenté non plus ...
figure
agrandissable

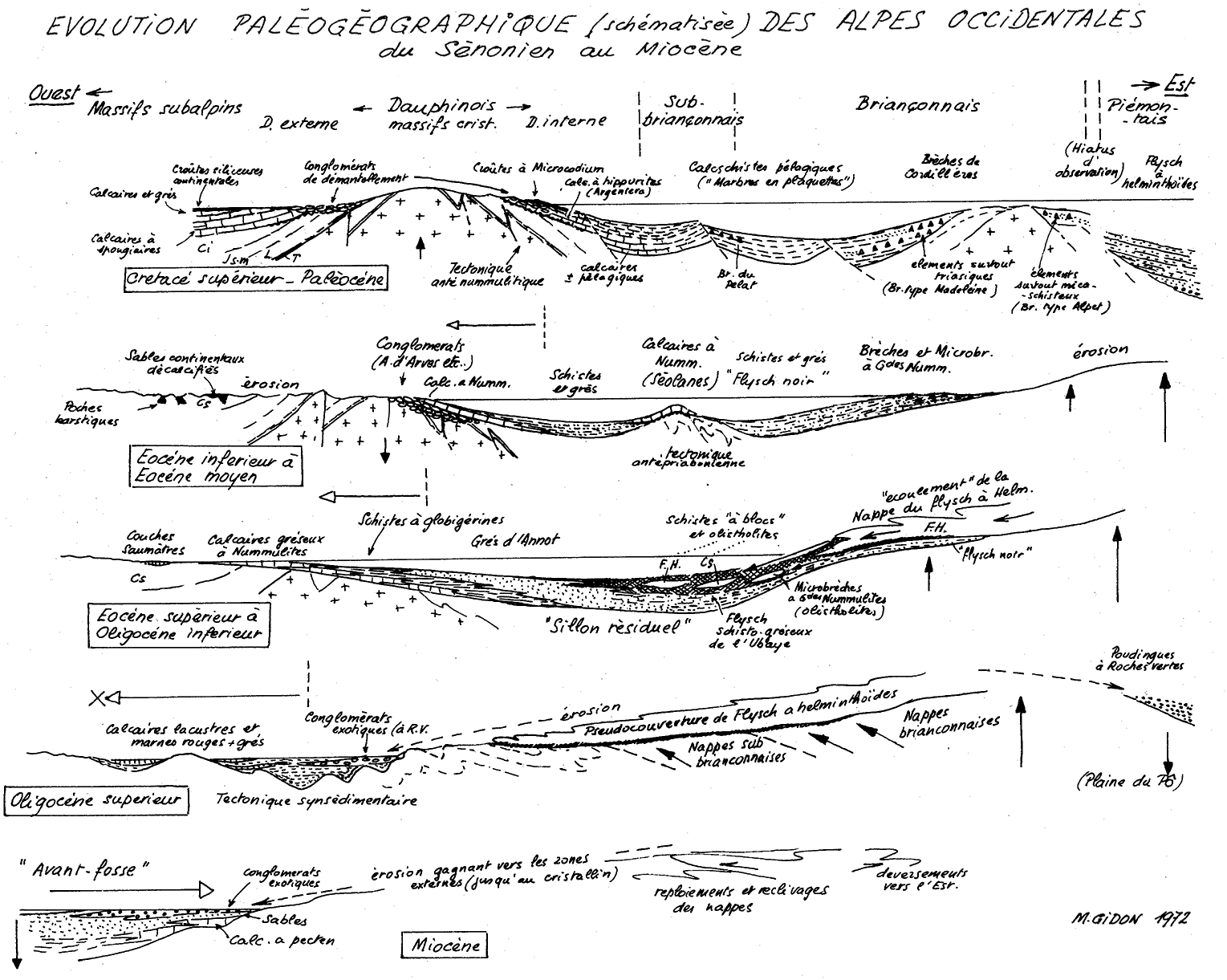

b) Évolution au cours des phases de
compression
