8 - MODÈLE PROPOSÉ A PARTIR DES OBSERVATIONS DE TERRAIN :
CARTE STRUCTURALE D'ENSEMBLE

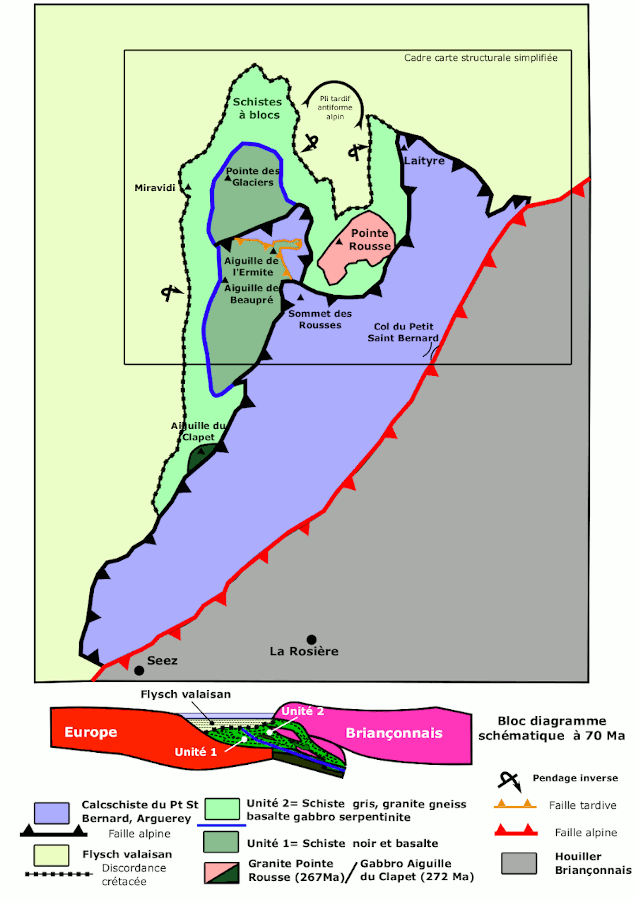

Cette carte structurale schématique globale montre la répartition de ensembles lithologiques qui se partagent le secteur entre le col du Petit Saint Bernard et la frontière franco italienne.

L’ensemble du prisme (unité 1, unité 2) surmonté en discordance par le Flysch valaisan (Trilogie) se localise dans le nord de la carte.

Les disccontinuités séparant ces unités (discordance, tiret noir en pointillé) et tectoniques (tiret bleu) se suivent bien cartographiquement. Elles sont recoupées nettement selon une direction NE-SW par des failles plus tardives, générées lors de la collision continentale alpine, mettant en contact les unités du prisme et du sillon valaisan avec les calcschistes du Petit Saint Bernard, eux-mêmes s’encastrant sous le Houiller briançonnais qui affleure dans la partie SE de la carte.
