Structure du Vercors (secteur 1) :
Rapports entre les structures du Vercors et celles de la Chartreuse

voir le schéma cartographique ci-après et les publications094 et n° 175

On a coutume de désigner du nom de "Cluse de l'Isère" la portion de la vallée de cette rivière qui traverse les massifs subalpins entre Grenoble et Moirans, en séparant la Chartreuse du Vercors. Orientée N-NW - S-SE elle est orthogonale aux autres parties du cours de cette rivière, qui sont NE-SW en amont comme en aval, c'est-à-dire qu'elle coupe les structures des massifs subalpins (plis et faille), de façon d'ailleurs oblique, au lieu de s'inscrire parallèlement à leurs axes.

image sensible au survol et au clic

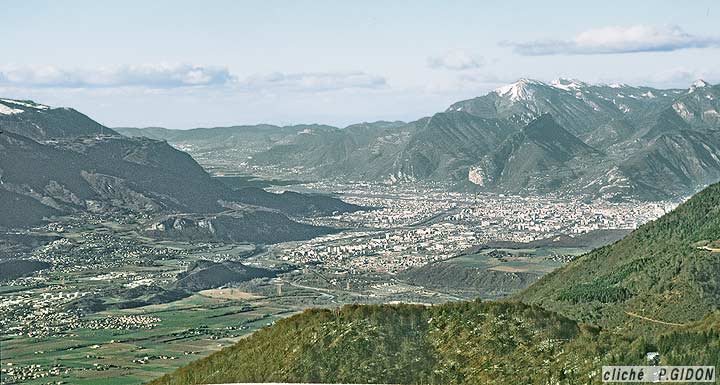

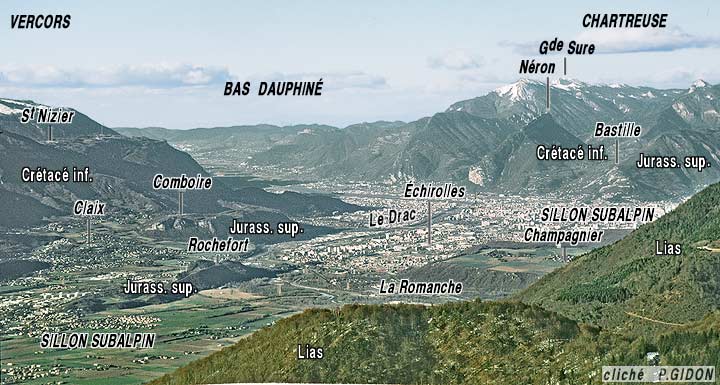

Grenoble et l'entrée amont de la trouée de l'Isère, vus de l'amont, du sud-est, depuis le sommet de la crête du Conest (cliché original obligeamment communiqué par M. Pierre Gidon).
À Grenoble confluent deux vallées qui suivent le sillon subalpin : celle du Drac inférieur et celle de l'Isère dans sa partie Grésivaudan. Elles s'échappent de cette bande de roches tendres (Terres Noires du Jurassique moyen-supérieur) en perçant les barres calcaires, répétées par le jeu des plis et chevauchements, des massifs subalpins, individualisant ainsi la Chartreuse par rapport au Vercors.


Elle a été aménagée, élargie et calibrée en U, par les passages successifs du glacier de l'Isère à chacune des crues qui l'ont amené à l'emprunter au cours du Quaternaire. Ces passages répétés ont donné de l'abrupt à ses flancs, au passage dans ses étroitures (notamment à son débouché en aval de Voreppe).

Les extrémités de ces langues glaciaires se sont étalés à sa sortie, dans le sillon périalpin, en y laissant des moraines qui sont disposées concentriquement autour de l'ombilic* de Moirans. On désigne par ce terme la zone la plus surcreusée par les glaces, qui fut ensuite longtemps occupée, après leur fonte, par un lac (qui remontait d'ailleurs loin en amont, jusqu'à inclure tout le Grésivaudan). Son fond est entièrement occupé par une plaine alluviale d'une largeur moyenne de 3 kilomètres, constitué par les alluvions d'origine fluviatile qui ont colmaté ce lac


image sensible au survol et au clic

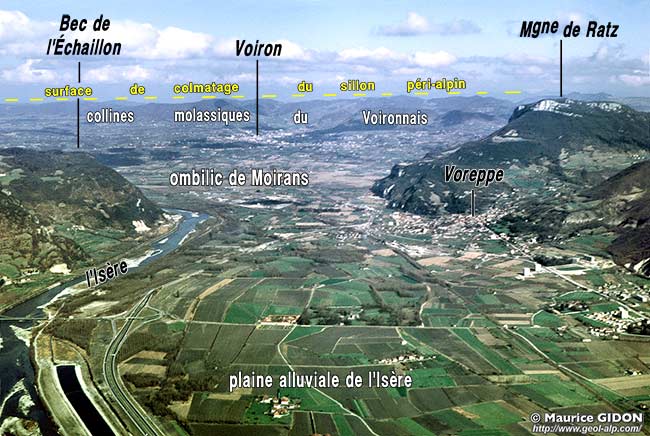

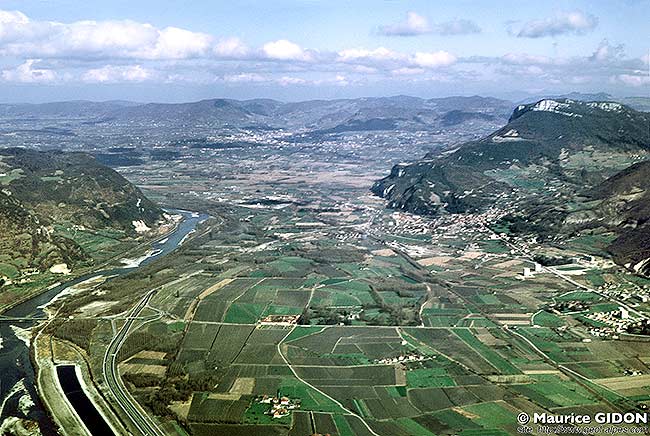

La "cluse de l'Isère" à son débouché aval, vue d'avion, depuis le SE vers le NW, c'est à dire de l'amont vers l'aval.
Le Bec de l'Échaillon et la Montagne de Ratz sont les deux morceaux d'un même "mont" jurassien, coupé presque transversalement par la vallée. Ils appartiennent au chaînon le plus méridional du Jura qui ait été dégagé par l'érosion de l'ennoiement sous les molasses du Bas Dauphiné (il diffère en cela des autres chaînons jurassiens plus occidentaux, comme celui de Poliénas).
L'ombilic de Moirans est une plaine alluviale fluvio-lacustre qui occupe la zone surcreusée par les glaciers quaternaires au débouché de la Cluse, à la faveur des oscillations de la position de leur front.
La photo date de 1968, époque où la plaine alluviale était encore très agricole et où l'autoroute A.48, construite à l'occasion des jeux olympiques, s'arrêtait à Veurey (angle inférieur gauche du cliché) ...


La trouée de Grenoble franchit la barrière des massifs subalpins de la Chartreuse et du Vercors en tranchant leurs plis, qu'elle traverse tour à tour. Mais elle ne leur est nulle part vraiment orthogonale et les coupe plutôt en biseau, surtout dans sa partie médiane. Ce n'est vraiment une cluse typique qu'à ses deux extrémités, en amont de Saint-Égrève et en aval de Voreppe.

D'autre part ces plis sont pour la plupart rompus par des chevauchements et, de ce fait, leur flanc ouest plus ou moins supprimé par l'érosion, de sorte que les barres calcaires que cette dernière a dégagé sur ses deux rives sont très généralement inclinées dans le même sens, vers l'amont.


figure de plus grande taille

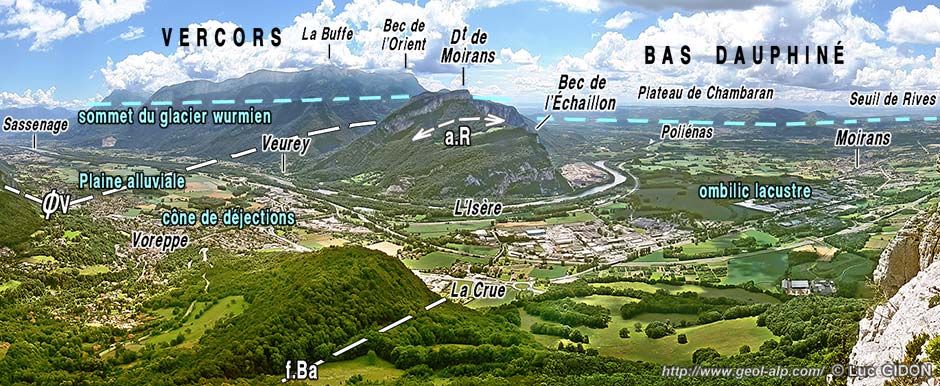

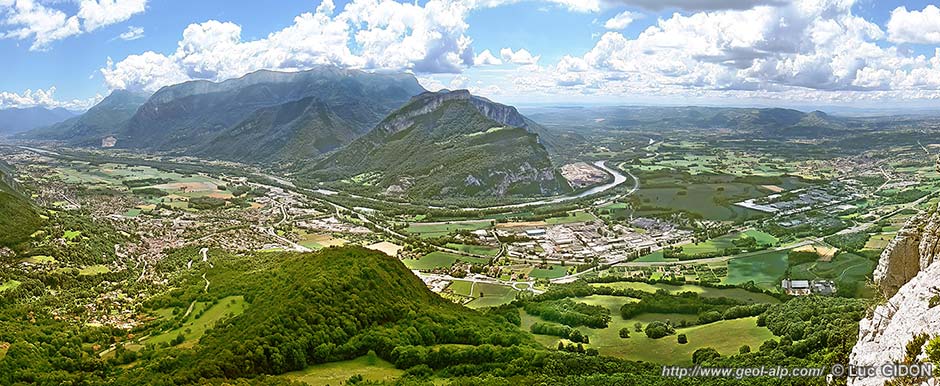

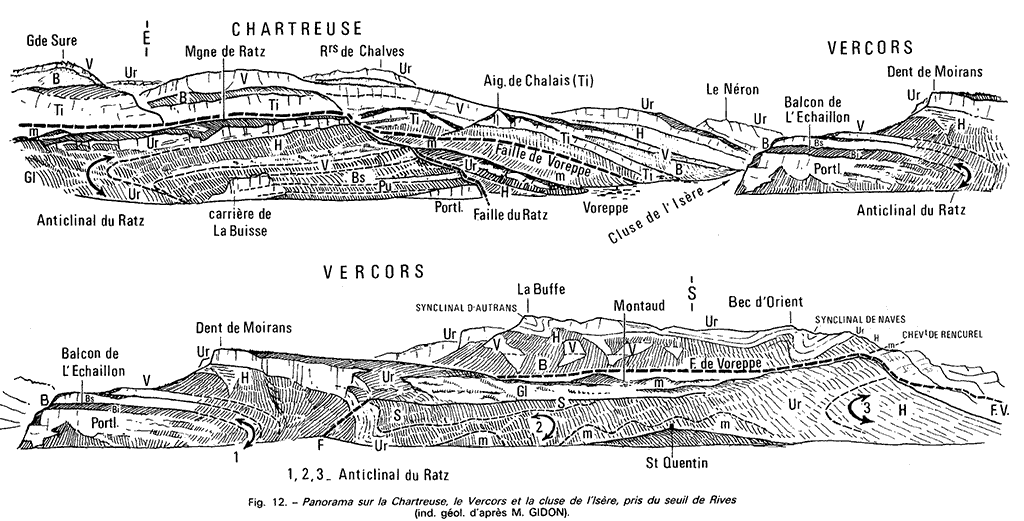

La bordure occidentale des deux massifs de la Chartreuse et du Vercors, au débouché de la cluse de l'Isère.
Cette vue, prise face au débouché de la cluse de l'Isère, depuis les pentes des environs de Charnècles, montre essentiellement la continuité de l'anticlinal du Ratz, de part et d'autre de la Cluse.


La coupe naturelle fournie par la "cluse" de l'Isère en aval de Grenoble est célèbre et souvent visitée.

La partie de cette coupe comprise entre Le Chevalon de Voreppe et Le Fontanil - Cornillon a été beaucoup étudiée du point de vue stratigraphique et a été prise comme référence pour la définition des formations du Crétacé inférieur des environs de Grenoble (et notamment de celle des calcaires du Fontanil).

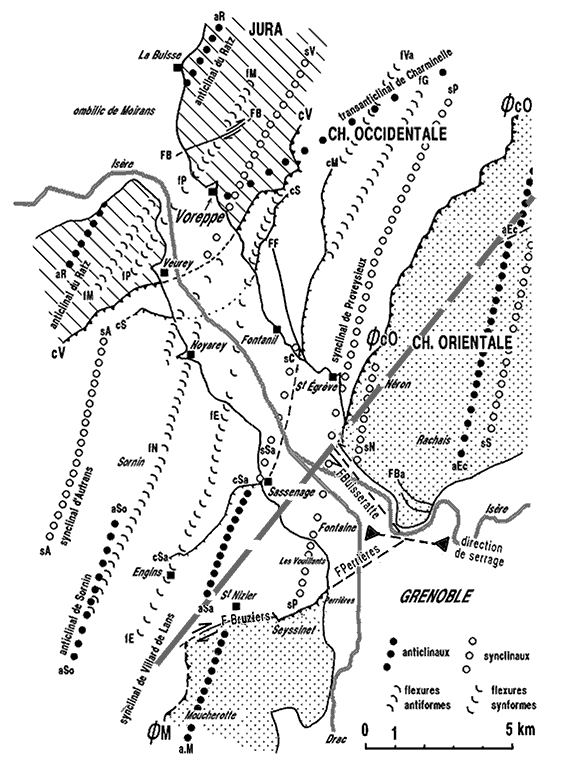

Les correspondances entre les structures de ses deux rives sont fort bonnes (voir le schéma cartographique ci-après).

Légende des accidents tectoniques figurés (du NW au SE)

aR = anticlinal du Ratz (charnière en genou de La Buisse) ; FB = faille des Balmes (du Ratz ); fM = flexure de la Dent de Moirans (flanc est de aR); fP = flexure de la Poste de Voreppe (flanc ouest de sV) ; sV = synclinal de Voreppe ; cV = chevauchement de Voreppe ; aE = anticlinal des Égaux (= anticlinal frontal de la Chartreuse occidentale) ; sA = synclinal d'Autrans ; cS = chevauchement de Sautaret ; aSo = anticlinal de Sornin ; fN = flexure de Noyarey (flanc est de aSo); fE = flexure des Engenières ; FF = failles du Fontanil ; fVa = flexure de la Grande Vache ; sSa = synclinal de Sassenage (≈ sC) ; sC = synclinal du Cornillon (≈ sSa) ; cSa = chevauchement de Sassenage (≈ cM) ; cM = chevauchement de Mont-Saint-Martin (≈ cS) ; aSa = anticlinal de Sassenage (≈ fG ?) ; fG = flexure de Génieux (≈ aSa ?) ; sP = synclinal de Proveysieux ; CCO = chevauchement de la Chartreuse orientale ; sN = synclinal du Néron ; FBr = faille des des Bruziers ; FBa = failles de la Bastille ; aEc = anticlinal de l'Écoutoux ; sS = synclinal du Sappey.
On a également indiqué par un gros trait gris le tracé approximatifdu "trans-synclinal de Saint-Nizier"(noter l'obliquité de ce pli par rapport aux autres, auxquels il s'est superposé tardivement)

Le signe " ≈ " symbolise l'équivalence entre deux plis, de part et d'autre de la trouée de l'Isère.


Toutefois elles sont moins évidentes qu'on pourrait le croire de prime abord car, la vallée ne leur étant pas perpendiculaire, c'est obliquement à ses rives qu'il faut les rechercher. De plus, sur la rive de la Chartreuse le niveau de dissection par l'érosion est plus profond que sur celle du Vercors (la carapace urgonienne des anticlinaux n'est bien conservée que sur cette dernière), ce qui aboutit à une dissemblance dans l'aspect du relief.

(figure agrandissable)

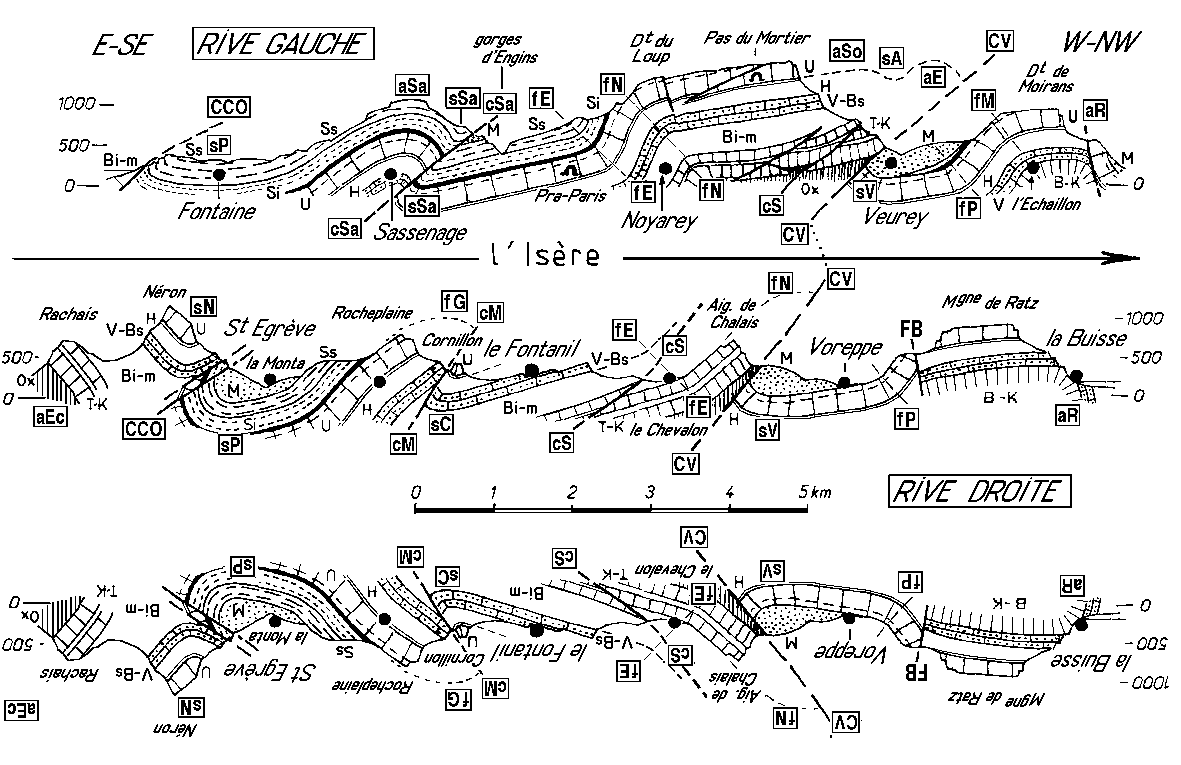

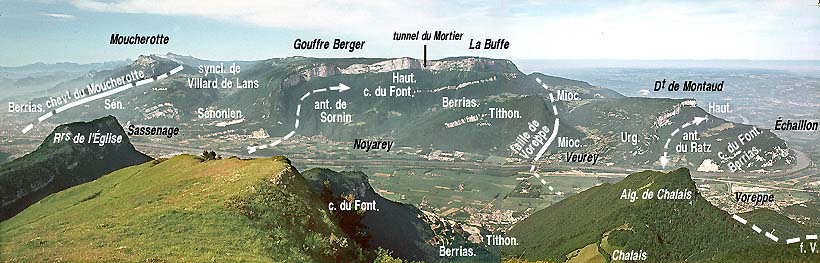

Coupes naturelles fournies par les deux rives de la cluse de l'Isère
Ces coupes ne sont pas orientées parallèlement à la cluse mais perpendiculairement aux axes des plis, afin de donner une représentation correcte de la géométrie de ces derniers.
La coupe de rive gauche montre les structures selon l'orientation suivant laquelle on les voit sur cette rive lors de la traversée de la cluse. La coupe de rive droite est représentée deux fois (en symétrie dans un miroir, afin de montrer les structures de la rive droite selon deux orientations : la première identique à celle de la coupe de la rive gauche, pour permettre une comparaison facile avec cette dernière , la deuxième inversée, pour représenter les structures selon l'orientation suivant laquelle on les voit réellement sur cette rive, lors de la traversée de la cluse.

Liste des abréviations désignant les accidents, dans l'ordre où on les rencontre successivement, du nord-ouest au sud-est. Les symboles entre parenthèses, précédés de "=", indiquent les correspondances (d'une rive à l'autre) qui sont seulement très vraisemblables :
aR = anticlinal du Ratz (charnière en genou de La Buisse) ; FB = faille des Balmes (du Ratz ); fM = flexure de la Dent de Moirans (flanc est de aR); fP = flexure de la Poste de Voreppe (flanc ouest de sV) ; sV = synclinal de Voreppe ; cV = chevauchement de Voreppe ; aE = anticlinal des Égaux (= anticlinal frontal de la Chartreuse occidentale) ; sA = synclinal d'Autrans ; cS = chevauchement de Sautaret ; aSo = anticlinal de Sornin ; fN = flexure de Noyarey (flanc est de aSo); fE = flexure des Engenières ; FF = failles du Fontanil ; fVa = flexure de la Grande Vache ; sSa = synclinal de Sassenage (= sC) ; sC = synclinal du Cornillon (= sSa) ; cSa = chevauchement de Sassenage (= cM) ; cM = chevauchement de Mont-Saint-Martin (= cS) ; aSa = anticlinal de Sassenage (= fG ?) ; fG = flexure de Génieux (= aSa ?) ; sP = synclinal de Proveysieux ; CCO = chevauchement de la Chartreuse orientale ; sN = synclinal du Néron ; FBr = faille des des Bruziers ; FBa = failles de la Bastille ; aEc = anticlinal de l'Écoutoux ; sS = synclinal du Sappey.

Liste des abréviations stratigraphiques :
M = molasse miocène ; Ss = Sénonien supérieur ; Si = Sénonien inférieur ; U = Urgonien ; H = Hauterivien ; V-Bs = Valanginien - Berriasien supérieur ("calcaires du Fontanil") ; Bi-m = Berriasien inférieur et moyen marno-calcaire ; T-K = Tithonique - Kimméridgien ; Ox = Oxfordien ; B-K = Berriasien-Kimméridgien (calcaires péri-récifaux jurassiens).


Le creusement de la Trouée de l'Isère au travers les massifs subalpins est ancien car, déjà au Miocène (10 MA), il existait une rivière à son emplacement : en témoigne le fait qu'à cette époque il s'est construit, autour son débouché occidental, un puissant delta qui s'avançait jusqu'à Bourgoin dans le bras de mer périalpin.

Aucune particularité de la structure géologique ne permet d'expliquer pourquoi cette trouée fluviatile s'est effectuée ici, plutôt que sur une autre transversale aux massifs subalpins septentrionaux. Il n'existe en particulier, à son emplacement (et quoi que l'on en ait dit), ni de fracture qui rompe les plis qu'elle traverse ni même d'abaissement de la voûte de ces derniers.

L'abaissement, sur les deux rives, des lignes de falaises, qui convergent ainsi vers l'axe de la vallée, peut donner l'impression que la vallée correspondrait à un abaissement d'axe des plis. Ceci est illusoire et relève d'un simple dispositif de "V topographique".


Deux sortes de vallées transverses à un anticlinal :
A = cluse sans origine tectonique ; B : vallée empruntant un ensellement (abaissement de la voûte) d'un anticlinal. Dans le cas de la cluse de l'Isère, en outre, le flanc droit (aval) des plis est en général supprimé par une rupture en chevauchement.



Seul l'axe du synclinal du Néron s'abaisse vers la vallée, encore cet abaissement s'annule-t-il au niveau de la cluse, l'axe du pli devenant là horizontal (voir la page "Néron"). Tous les axes de plis de la rive gauche s'élèvent vers le nord et celui de l'anticlinal du Ratz dessine même une culmination trans-axiale à l'emplacement où il est coupé par la cluse de Voreppe (on peut d'ailleurs trouver un peu paradoxal que ce soit précisément là, où ce pli offrait l'obstacle le plus haut, que l'Isère à "choisi" de l'entailler tranversalement).

image sensible au survol et au clic

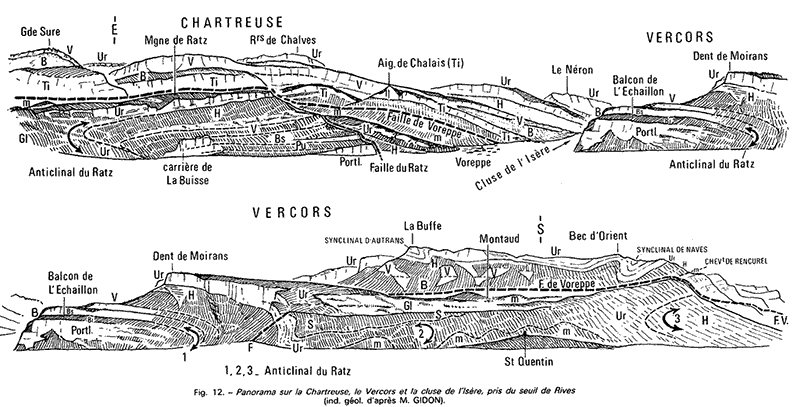

La trouée ("cluse") de l'Isère, vue dans l'axe depuis l'aval (en sens inverse de la précédente), depuis la ligne de moraines de Charauze (Bas Dauphiné : collines du Voironnais).
Les tirets gras (a.R) soulignent le dessin incurvé de la voûte urgonienne de l'anticlinal du Ratz (et donc de son axe, lequel est perpendiculaire à la direction du regard) : à l'endroit même où elle est percée en cluse cette voûte ne présente pas un ensellement, mais une culmination.
L'ombilic de Moirans est caché par la crête morainique du Carlin (stade 3b). On distingue bien, par contre, la blessure blanche des carrières de La Buisse, ouvertes dans ces couches au flanc ouest de la montagne de Ratz.
Ti-Be = calcaires péri-récifaux du Tithonique et du Berriasien ("B-K"sur les coupes ci-après).


pour plus de développements sur la trouée de l'Isère se reporter à la publication175
