Massifs du Chablais et du Haut-Giffre :
coupes structurales


aperçus sur l'architecture de ces massifs :
 Structure du Chablais  Structure du Haut-Giffre

Place de ces deux massifs dans l'édifice structural frontalier franco-suisse :

version plus grande de cette image

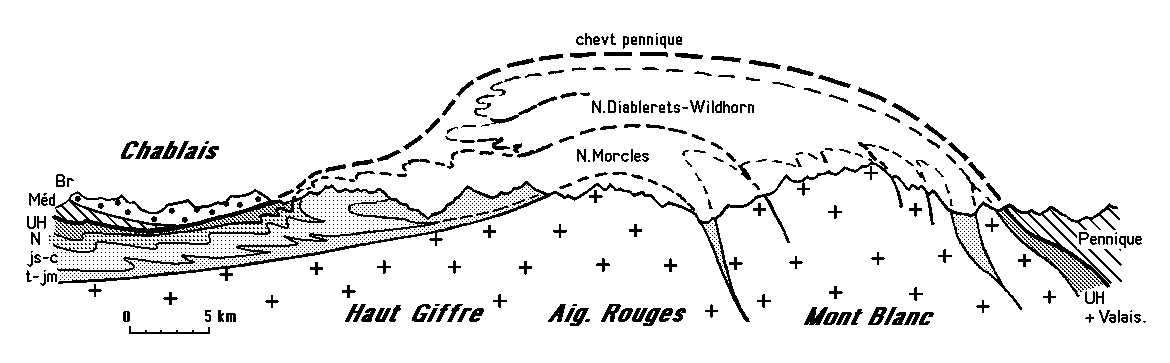

Coupe d'ensemble des massifs externes les plus septentrionaux des Alpes françaises
montrant la place et les rapports des différents ensembles géologiques qui les constituent.


version plus grande

Coupes des deux rives de la vallée du Rhône en amont du Léman



Dispositif structural du Chablais

version plus grande

Coupe structurale du Chablais, d'après le guide géologique des Alpes du Nord [Masson éd.], retouché.
1 = Préalpes inférieures (1b correspond en fait à la "formation olistolitique" de l'Oligocène autochtone) ; 2 = Préalpes médianes ; 3 et 4 = Préalpes supérieures.




Dispositif structural du Massif de Sixt - Haut Giffre :

Coupe structurale schématique du Haut-Giffre nord-oriental (massif de Sixt)
Coupe structurale schématique du  Haut-Giffre sud -occidental (massif de Platé)





version plus grande de cette figure
Coupe d'ensemble de la moitié aval de la rive droite de la cluse de l'Arve
par J.L.PAIRIS (extrait de Charolais et al, 1977).

figure agrandissable

Deux coupes géologiques (un peu simplifiées) à travers la partie septentrionale du massif de Sixt
(au nord du cirque du Fer-à-cheval et sur la transversale de ce dernier).
Localisation des coupes sur la carte, en A et B (leur orientation est perpendiculaire aux axes des plis).
N.B. : l'épaisseur des Terres Noires est nettement exagérée et beaucoup de replis sont dessinés de façon symbolique, sans souci d'exactitude.
Plis "concentriques", dans le Crétacé - Tertiaire : a.Bo = anticlinal de Bostan ; s.Bo = synclinal de Bostan ; a.T = anticlinal du Tuet ; ; s.Cr = synclinal du Criou
Plis couchés, "semblables", dans le Jurassique inférieur et moyen : s.BM = synclinal du Bout-du-Monde (le Tithonique de son flanc inverse n'affleure, en France, qu'à l'est de la coupe, dans le fond du Bout-du-Monde) ; a.R = anticlinal du Ruan ; a.C = anticlinal du Cheval Blanc ; a.B = anticlinal du Buet
ØT = chevauchement du Tenneverge ; ØP = chevauchement du Prazon ; ØR = chevauchement du Ruan ; ØSB = chevauchement de Sans Bet ;
f.O = faille des Ottans.
Noter la différence de style ("dysharmonie"*) entre les plis de l'Urgonien, relativement amples (presque "concentriques"*), simples et modérément déversés, et ceux du Jurassique moyen et inférieur, de type "semblable"*, riches en replis parasites (en feuille de chêne*) et franchement couchés.
Les rapports entre l'affleurement de cristallin et de Trias des Pellys, d'une part, et les plis de la couverture et la surface de chevauchement de la nappe de Morcles (tirets gras au sommet du socle cristallin), d'autre part restent conjecturaux.
Le terme de "mélanges" ultrahelvétiques désigne la formation olistolitique qui clôt la sédimentation nummulitique.

version plus grande de cette image

Coupe synthétique de la partie méridionale du massif de Sixt
Afin de bien montrer les thèmes majeurs de la structure cette coupe d'ensemble est allégée de nombreux détails. Elle est basée sur la coupe naturelle de la cluse de l'Arve, qui fournit la clé de toute la tectonique du massif.
Les différentes localités indiquées ne sont pas toutes situées sur ce transect, beaucoup se situant nettement plus au nord-est (leurs noms sont mis entre crochets), d'autres sur une transversale plus sud-occidentale (leurs noms sont mis entre parenthèses). La position qui leur a été attribuée correspond seulement à leur situation dans l'édifice tectonique.
Failles anté-nummulitiques
: f.B = faille de Balme ; f.M = faille de Magland ; f.G = faille de la Grangeat .
Surfaces de chevauchement majeures : ØP = surface de charriage des nappes des Préalpes ; ØMo = surface de charriage de la nappe de Morcles (nappe helvétique inférieure) ;
Surfaces de chevauchement à l'intérieur de la série stratigraphique subalpine : ØB = chevauchement de Balme ; ØMa = chevauchement de Magland ; ØVA = chevauchement de Vange - Areu ; ØCB = chevauchement de Croise Baulet ; P = chevauchement de la Pointe de Platé et d'Anterne.
Les noms des plis en forme de vastes ondulations qui affectent l'ensemble de ces structures sont indiqués dans le haut de la figure.
Les entailles naturelles de Sixt, au nord, et de Megève, au sud, mettent à jour une remontée du socle qui indique qu'une autre ondulation y accidente aussi l'interface socle - couverture (mais celle-ci est sans doute plutôt associée à la formation du synclinal de Serraval et de la demi-voûte des Aiguilles Rouges). Par ailleurs cette géométrie, dessinée ici comme une douce inflexion synforme, correspond peut-être, en fait, à l'escalier limitant un bloc secondaire, ce qui pourrait expliquer, entre autres, la remontée brutale du granite de La Motte (au sud-ouest de Megève).
Sur cette figure les plis couchés n'apparaissent pas d'une façon très claire car on voit surtout les surfaces de chevauchement qui les sectionnent. Le pli majeur serait celui du Buet, qui s'exprime au niveau du Tithonique par les replis de la cascade d'Arpenaz.
