col de Merdaret

entre le chaînon du Grand Rocher et le domaine de la station des Sept-Laux

La marge septentrionale du domaine skiable de la station des Sept-Laux, entre Pipay à l'ouest et le Pleynet à l'est, est constituée par la large selle d'alpages vallonnés du col de Merdaret. Ces douces pentes sont draînées du côté est par le profond ravin du torrent de Vaugelat (affluent de la vallée du Bréda) et du côté ouest par celui, beaucoup moins actif, de Merdaret.

Du côté nord du col l'échine de la Frey est garnie par un épais placage de cargneules qui recouvrent les Grès d'Allevard permiens affleurant, plus au nord, sur la crête du Grand Rocher. Ces derniers représentent ici la base de la couverture sédimentaire des micaschistes du "rameau externe" de la chaîne de Belledonne ; ils dessinent une large voûte anticlinale qui s'abaisse très doucement vers le sud, de sorte qu'à la latitude du col de Merdaret les grès permiens ne s'observent plus, sur ses deux versants, que nettement en contrebas.
image sensible au survol et au clic

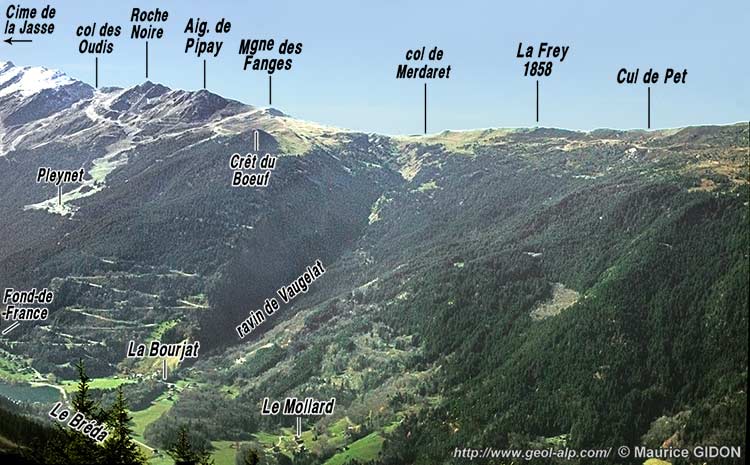

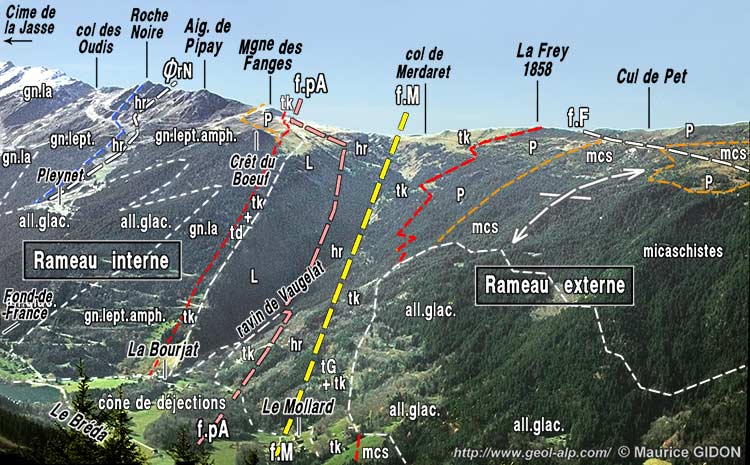

Le versant oriental du col de Merdaret et la rive gauche du Bréda, vus du NE depuis le col du Tambour.
ØrN = accident (chevauchement ?) de Roche Noire ; f.pA = faille du Pré de l'Arc ; f.M = faille de Merdaret ; f.F = faille de La Frey.
On a indiqué le dessin de la charnière du flanc est de la voûte que dessine la surface de la pénéplaine anté-triasique du rameau externe (cette dernière correspondant ici au soubassement immédiat des grès d'Allevard, du Permien).

Le col de Merdaret est ouvert dans ces cargneules, mais à peine 100 m au sud du col lui-même, ces roches font place à de larges affleurements de pélites houillères qui sont mises à nu dans toutes les entailles de l'alpage. On franchit là une importante cassure, la faille de Merdaret, orientée NE-SW et fortement inclinée vers le SE, dont le tracé traverse les ravines des alpages jusqu'à la crête du Rocher de Monteynard.

image sensible au survol et au clic

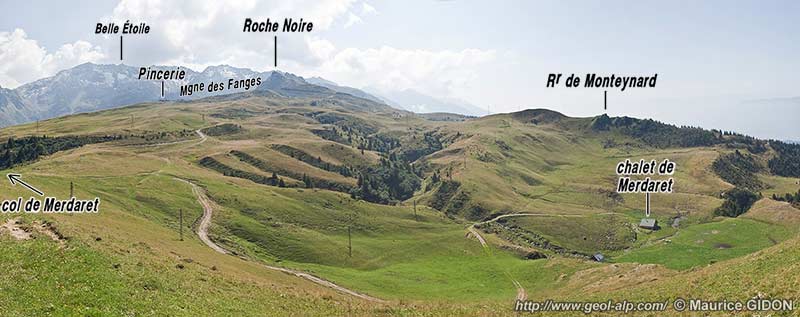

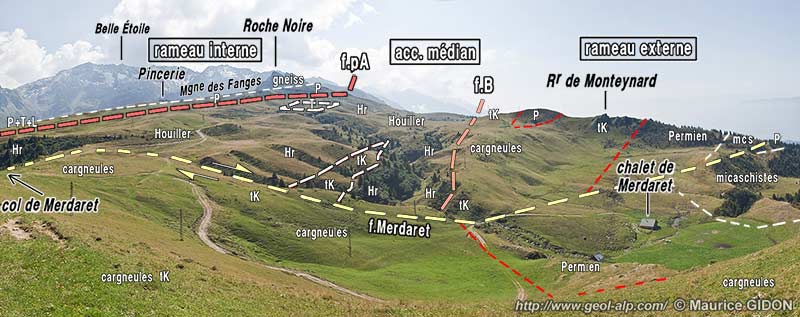

Les abords occidentaux du col de Merdaret, vus du nord depuis la butte de La Frey.
f.pA = faille du Pré de l'Arc ; f.B = faille de La Boutière : ces deux failles délimitent le "compartiment intermédiaire de La Boutière" qui jalonne l'accident médian de Belledonne (deux lambeaux de dolomies et cargneules triasiques sont pincés tectoniquement dans cette bande de houiller) .
La faille de Merdaret tranche obliquement (sans doute en décrochement dextre) la faille de La Boutière, orientée plus N-S, et tord dans le même sens le tracé de la faille du Pré de l'Arc qui devient NE-SW à la Montagne des Fanges.

Ces affleurements houillers forment pratiquement tout le versant nord-occidental des alpages de la montagne des Fanges mais font place, en bordure ouest de ces alpages, au cargneules du Rocher de Monteynard, qui reposent en position normale sur le Permien recouvrant directement les micaschistes comme au Grand Rocher (ce qui est la succession habituelle du rameau externe) : cette limite brutale correspond à la faille de La Boutière, qui délimite grossièrement, depuis la butte de Pipay ("page Prapoutel") les alpages par rapport au revers occidental boisé et plus raide de la montagne.

Du côté sud-est de cette crête des Fanges (et sur l'arête Dents de Pipay - Roche Noire) on rentre dans un domaine très différent où affleure un socle cristallin dont l'appartenance au rameau interne de Belledonne est bien caractérisée par ses gneiss leptyno-amphiboliques et par sa continuité avec le reste de ce rameau. La limite entre ces deux domaines correspond à une seconde cassure, elle aussi orientée NE-SW et fortement inclinée vers le SE, qui n'est autre que le prolongement septentrional de la faille du Pré de l'Arc. Cette faille est en outre soulignée par une frange de terrains sédimentaires, d'ailleurs souvent constituée seulement de pointements de cargneules, qui s'épaissit fortement avec la présence de calcaires liasiques dans les escarpements de rive droite du ravin du Vaugelat.

image sensible au survol et au clic

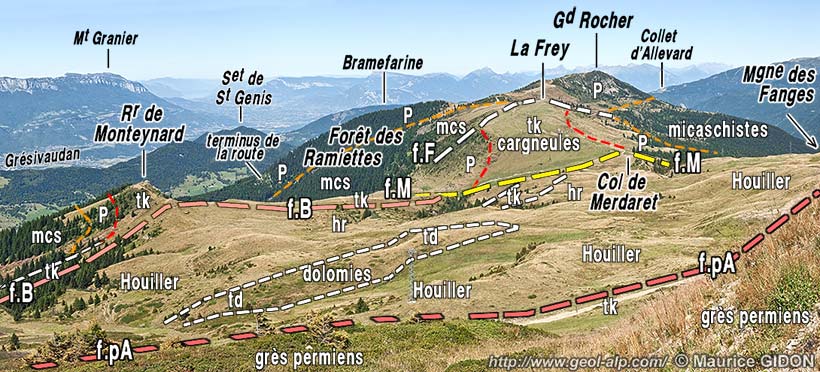

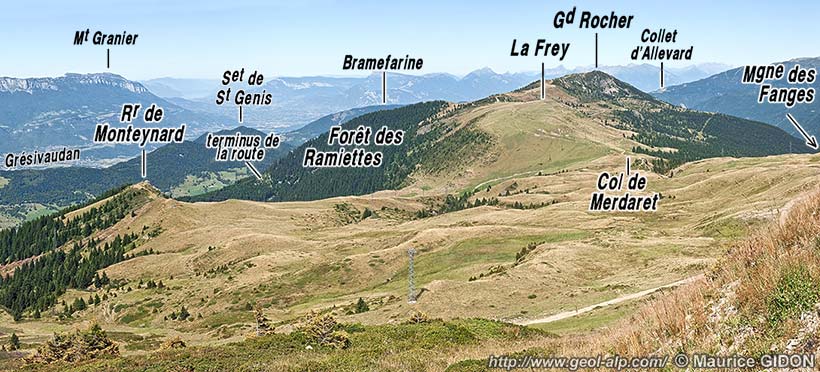

Les abords du col de Merdaret, vus du sud depuis la butte des Fanges (point coté 1957, arrivée du téléski des Fanges).
f.F = faille de La Frey ; f.M = faille de Merdaret (son extrémité occidentale disparaît, masquée derriere la crête orientale du Rocher de Monteynard) ; f.B = faille de La Boutière (elle bute contre la faille de Merdaret à l'est du chalet de Merdaret (cf cliché ci-dessus) ; f.pA = faille du Pré de l'Arc.
Ces deux dernières failles limitent le compartiment intermédiaire qui jalonne ici l'accident médian de Belledonne : son contenu est ici essentiellement constitué par des grès et pélites houillères, mais on y trouve également des copeaux allongés de dolomies triasiques, sans doute écrasés et étirés le long de cassures secondaires.

Les deux failles de la Boutière et du Pré de l'Arc délimitent donc l'accident médian de Belledonne, qui constitue par définition la limite entre les socles cristallins des rameaux externes et interne. C'est ici un couloir tectonique large d'environ 500 m où affleurent essentiellement des grès et pélites du Houiller.

De fait il s'avère que ces deux failles prolongent vers le NE, sans hiatus de leur tracé, celles qui limitent, à la latitude de Prapoutel, le compartiment, à matériel également houiller, de la Boutière, lequel s'allonge également en position intercalaire entre le rameau externe et le rameau interne de la chaîne de Belledonne.
D'autre part on trouve aussi, au sein de ce matériel houiller, des lambeaux fusiformes, également allongés NE-SW, de dolomies, de gypse et de cargneules triasiques : on ne peut que les considérer comme des copeaux tectoniques et leur disposition témoigne sans doute de mouvements de coulissement selon la direction d'allongement de cet accident médian.

L'accident médian est orienté ici selon N70, alors que l'azimut de son tracé est seulement de N45 plus au sud, dans le versant ouest de la crête de partage des eaux avec le Grésivaudan (cf. page "Prapoutel"). De plus on le retrouve du côté nord, avec un tracé de nouveau plus proche de N45, en rive droite de la vallée du Bréda, c'est-à-dire au prix d'un décalage de 3 à 4 km dans le sens dextre.

L'accident médian a donc ici un tracé en baïonnette, ses deux tronçons sud et nord se raccordant, dans le secteur du col de Merdaret, par un tronçon dont l'azimut est s'écarte d'une trentaine de degrés en sens horaire de cette direction moyenne. Ce fait tend à suggérer que son tracé a été décalé en coulissement dextre selon la direction N70, en même temps que les failles qui le limitent auraient été pivotées dans cet azimut. Il est tentant d'y voir l'effet d'un jeu alpin du grand accident de Saint-Rémy - Fond de France qui traverse en diagonale le massif d'Allevard, précisément dans le prolongement de la faille de Merdaret et selon son azimut (voir les pages "Pic du Frêne" et "Fond de France"), même si le décalage que ce dernier inflige aux bandes de schistes cristallins de la rive est du Bréda n'est peut-être pas aussi considérable que celui auquel l'on pourrait s'attendre dans cette hypothèse.

image sensible au survol et au clic

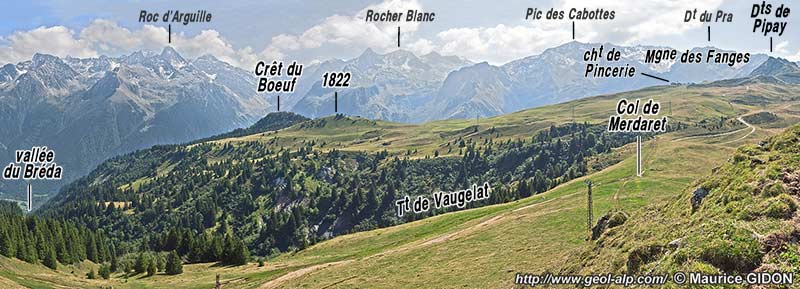

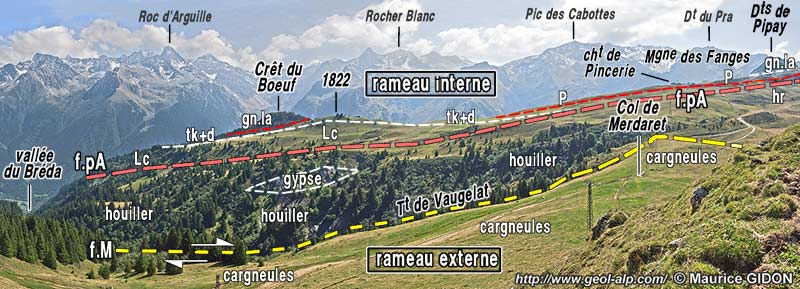

Le revers oriental de la crête du col de Merdaret, vu du nord-ouest, depuis la bosse de La Frey (1858).
a.M = contenu sédimentaire de l'accident médian de Belledonne ; f.M = faille du col de Merdaret (en grande partie masquée par l'avant-plan) ; f.pA = faille du Pré de l'Arc.
La lame de calcaires liasiques qui est plaquée (en série inverse) sous le cristallin du rameau interne, assez épaisse à l'aplomb du crêt du Bœuf, s'effile et se dilacère en copeaux plus au sud, dès la montagne des Fanges. Au Crêt du Bœuf, la surface (renversée) de la pénéplaine anté-triasique (en rouge) est assez vraisemblablement transformée en une surface de laminage tectonique.

En ce qui concerne plus précisément la faille du Pré de l'Arc, qui représente, la lèvre sud-orientale du couloir de failles de l'accident médian, il faut relever qu'elle présente quelques particularités très notables.
En effet on constate que, depuis la montagne des Fanges jusqu'au delà de Prapoutel, les roches cristallines du rameau interne sont séparées du houiller de l'accident médian par une bande de Grès d'Allevard (qui s'effile par contre vers le NE entre le chalet de Pincerie et le Crêt du Bœuf). Or ces grès semblent constituer partout un placage en contact stratigraphique normal avec le socle. De plus cette bande est bordée du côté ouest par des affleurements de cargneules et de dolomies, auxquels font suite des affleurements discontinus de Lias calcaire (lesquels s'épaississent très fortement dans le ravin du Vaugelat) : la juxtaposition de ces couches se faisant dans l'ordre de succession stratigraphique, on peut en conclure qu'il s'agit des restes de la couverture mésozoïque du rameau interne, écrasés et laminés par la jeu de la faille du Pré de l'Arc.

Enfin toutes ces strates sont pentées plus ou moins fortement vers l'est et s'enfoncent systématiquement dans cette direction sous le socle cristallin (comme on le voyait notamment aux abords du chalet de Pincerie, avant les aménagements récents ...). Cette géométrie montre sans ambiguité que la surface du socle du rameau interne de Belledonne a été renversée tectoniquement, tout du long de sa marge occidentale, avec sa couverture mésozoïque.

Ce renversement du socle cristallin du rameau interne est d'ailleurs confirmé par le fait que la lame de Houiller du sommet de la Roche Noire est en contact stratigraphique avec les gneiss de son toît et en contact tectonique avec ceux de son "mur" (sur lesquels elle repose actuellement) : l'accident tectonique qui isole cette lame de houiller est donc un ancien chevauchement, maintenant renversé.

Ceci veut dire que la surface de la pénéplaine anté-triasique du rameau interne a été ployée, comme celle du rameau externe, en une voûte anticlinale fortement déversée vers l'ouest (ce qui est bien différent de l'imbrication de lames par le jeu de failles inverses que certains se sont plu à imaginer) : on trouvera plus de développements sur l'interprétation de ces faits à la page "Tectonique du massif de Belledonne".

Cette surface sommitale du socle cristallin (originellement horizontale) a dû subir un premier basculement au Jurassique, lors de la formation d'un hémigraben séparant les deux rameaux. Puis, lors des serrages alpins, la couverture mésozoïque du fond de cet hémigraben a été non seulement pincée entre les blocs cristallins mais basculée vers l'ouest, au delà de la verticale, par la déformation des blocs de socle en anticlinaux déversés vers l'ouest.

En définitive le secteur du col de Merdaret montre de façon particulièrement illustrative la constitution de l'accident médian de Belledonne. On y voit en effet qu'il ne s'agit ni d'un synclinal écrasé (comme on l'avait cru anciennement) ni d'une simple cassure, mais d'un dispositif assez complexe de failles qui ont dû rejouer de façons différentes aux étapes successives de son histoire tectonique :

- En premier lieu le compartiment intercalé entre les deux failles principales apparaît fondamentalement comme un graben qui a d'abord fonctionné au Houiller. La formation de la pénéplaine anté-triasique a été suivie de dépôts permo-triasiques qui l'ont recouverte de façon à la fois discordante et capricieuse. En outre la forte dissemblance entre la nature des roches cristallines et la structure de ses deux lèvres indique qu'elles appartenaient à deux domaines structuralement étrangers qui ont alors été juxtaposés par un important coulissement.
- Puis l'extension jurassique a fait rejouer ce système de cassures après le dépôt du Trias et du Lias, lorsque le bloc de socle externe s'est soulevé par rapport au rameau interne en même temps que l'un et l'autre basculaient vers l'ouest (l'ancien graben appartenant sans doute alors à la lèvre orientale du bloc externe).
- Lors des compressions de l'orogénése alpine il a été écrasé entre les deux blocs de socle, dont la surface supérieure se ployait par ailleurs en deux voûtes anticlinales juxtaposées ; ses matériaux constitutifs, peu résistants, ont dû alors favoriser son rétrécissement et son rôle de joint tectonique particulièrement déformable.
- pour finir, il a sans doute joué en coulissement parallèlement à l'axe de la chaîne de Belledonne, à l'occasion des mouvements tardifs liés à la surrection de cette dernière.

Essai de représentation schématique du rôle structural joué par l'accident médian de Belledonne au cours de l'histoire géologique.

(inspiré par la structure du secteur du col de Merdaret, au nord de Prapoutel)

L'accident fini hercynien, constitué par le graben de La Boutière, à remplissage de houiller, détermine, au Jurassique, la localisation du tracé de la séparation des deux blocs du "Rameau externe" et du "Rameau interne".
Lors des efforts compressifs de l'orogenèse alpine l'un et l'autre s'écrasent horizontalement en ployant la surface de la pénéplaine anté-triasique en demi-voûtes anticlinales.
Pour simplifier on a omis de représenter l'expulsion, en horst, au sud du col de Merdaret, du contenu de l'ancien graben de la Boutière.



figure plus grande





Carte géologique simplifiée des environs du Grand Rocher

redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
