Bauges : cartes géologiques


A) Cartes géologiques régionales


Carte géologique simplifiée des Bauges
ouvrir la version en taille maximale de cette carte


Carte structurale schématique des Bauges occidentales
version plus grande

Chevauchements : Ø B = chevauchement frontal des Bauges ; ØM = chevauchement du Margériaz ; ØV = chevauchement du Veyrier.
Failles subverticales : d.M = décrochement de Montagny ; d.P = décrochement de Prépoulain ; f.C = faille du Céty ; f.CC = faille Challes - Curienne ; f.D = faille de la Doria.
Plis accentués, sub-méridiens (en rouge) : a.M = anticlinal de la Motte; a.S = anticlinal du Semnoz ; s.A = synclinal des Aillons ; s.E = synclinal d'Entrevernes ; s.L = synclinal de Leschaux ; s.T = synclinal du Trélod.
Ondulations transverses (en bleu) : a.C = trans-anticlinal du Mont de la Croix ; a.L = flexure anticlinale de la Montagne de Lachat ; a.R = anticlinal du Revard ; s.CP = trans-synclinal du Col des Prés ; s.D = trans-synclinal de la Doria ; s.M = trans-synclinal du Margériaz ; s.E = flexure synclinale des Ébats.
s.S = synclinal de Serraval - Arclusaz.

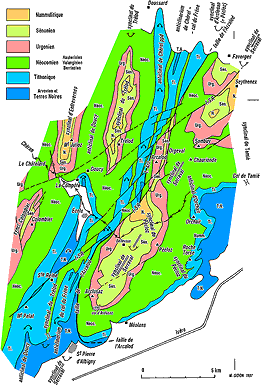

Carte géologique simplifiée du bassin supérieur du Chéran
(Bauges orientales)

figure de taille normale version plus grande

f.SR = faille de Sainte Reine et de Saint Ruph.


B) Cartes géologiques simplifiées locales

(environ 17 x 13 km de surface par carte, avec fond topographique)

Ces cartes sont des extraits, redessinés avec une légende de couleurs différente, de la
carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°,
par M.Gidon (1977), publication n° 074.
Il s'agit d'une carte simplifiée à deux égards : 1/ on n'y a séparé que les ensembles rocheux majeurs, sans prendre en compte leurs subdivisions mineures ; 2/ Les terrains quaternaires "de couverture superficielle" ont été supposés enlevés (sauf dans les grandes plaines alluviales)



catalogue-diaporama des cartes disponibles
légende générale des couleurs

Ces cartes sont imprimables à l'échelle du 1/250.000° : pour cela porter la résolution de 72 dpi à 200 dpi (ou imprimer avec une réduction à 36 %.)
Pour imprimer au 1/100.000° porter la résolution à 80 dpi (ou imprimer avec un agrandissement de 111%)

C) Autres cartes géologiques et structurales locales

, sans fond topographique

Carte géologique de la montagne du Nivolet, au NE de Chambéry
Carte géologique du massif de Challes - Curienne
Carte géologique schématisée des environs de la Thuile, entre le col de Prés et Montmélian
Carte géologique schématisée des environs du Châtelard
Carte géologique schématisée du chaînon du Colombier
Carte géologique schématisée de la dépression d'École
Carte géologique schématisée de la montagne d'Arclusaz
Carte géologique schématisée des chaînons du Trélod et de l'Arclusaz
Carte géologique simplifiée des chaînons de la Sambuy et de la Dent de Cons
  Carte structurale en courbes de niveau du massif de Curienne et de ses alentours
